La géodésie en volcanologie // Geodesy in volcanology

L’analyse du comportement d’un volcan met en oeuvre plusieurs paramètres, et donc plusieurs types d’instruments. Un article récemment mis en ligne par l’Observatoire des Volcans d’Hawaii (HVO) explique le rôle joué par la géodésie pour mesurer les déformations du sol provoquées par les mouvements du magma dans les profondeurs de la Terre.
Les résultats des levés effectués après le séisme de magnitude M 7,9 à San Francisco en 1906, avec les bouleversements subis par les clôtures et les limites de propriété, ont fait comprendre l’importance de la géodésie pour interpréter les mouvements des failles, et favorisé son entrée dans les sciences de la terre.
Aujourd’hui, un géodésiste s’appuie essentiellement sur le système GPS, sans oublier pour autant les inclinomètres de forage et l’interférométrie radar (InSAR).
La géodésie sur un volcan consiste à effectuer plusieurs levés pour détecter les déplacements éventuels de points de repère. Lors de l’ascension du magma à l’intérieur d’un édifice volcanique, la roche environnante est logiquement poussée vers le haut. Toutefois, lorsque les scientifiques mesurent la position des points de repère, ils se rendent également compte que ces points s’écartent de la source magmatique. Aujourd’hui, les instruments installés en permanence sur un volcan contrôlent en permanence les points de repère afin de pouvoir détecter le moindre  mouvement du sol en quelques minutes.
Le développement et la maintenance du réseau permanent est l’un des travaux les plus importants de l’équipe géodésique du HVO. Ce réseau permanent comprend plus de 60 stations GPS et 16 inclinomètres. Les données fournies sont essentielles pour l’évaluation des risques. En particulier, les inclinomètres, qui sont ides instruments extrêmement sensibles, sont souvent les premiers à indiquer l’inflation de l’édifice volcanique lors de sa mise sous pression par le magma.
L’équipe géodésique du HVO est responsable de l’analyse et de l’interprétation des données fournies par les instruments qui fonctionnent parfaitement grâce à d’autres membres du personnel de l’Observatoire. Les ingénieurs construisent, installent et entretiennent les instruments utilisés sur le terrain. Les informaticiens s’assurent que les ordinateurs communiquent correctement avec les sites éloignés à partir desquels les données sont transmises et que tout fonctionne normalement pour analyser les données.
Outre le réseau géodésique permanent, des campagnes sont organisées chaque année pour collecter des données de référence supplémentaires à l’aide de stations GPS temporaires. Quelque 80 repères sont contrôlés chaque année pendant 2 ou 3 jours pour déterminer leurs variations annuelles de position. Dans certaines zones, ces levés permettent au HVO de déterminer plus précisément les variations de déformation sur plusieurs années.
Pour mieux interpréter les données, les géodésistes utilisent des modèles informatiques qui prévoient de manière simplifiée – avec des sphères ou des ellipsoïdes – le mouvement de la surface de la terre en fonction de l’expansion ou de la contraction des corps magmatiques. On utilise ces formes simples car elles correspondent convenablement aux données et sont moins longues à calculer que les corps de forme irrégulière. Le temps est important car plusieurs milliers de calculs sont utilisés pour tester différents modèles.

Le modèle le mieux adapté montre aux scientifiques la zone la plus probable où se déplace le magma, l’endroit où il s’accumule et donc le lieu où  il est proche de la surface et susceptible de déclencher une éruption. Cependant, les seules données géodésiques ne suffisent pas à donner une image complète d’un volcan. Elles doivent être interprétées conjointement avec des données géologiques, sismiques et gazières. C’est pour cela que les différentes équipes du HVO se réunissent pour élaborer des hypothèses sur l’activité du moment, le niveau de danger et les scénarios futurs.
Source: USGS / HVO.

———————————————

Analysing the behaviour of a volcano involves several parameters, and so several types of instruments. A recent article released by the Hawaiian Volcano Observatory (HVO) explains the part played by geodesy to measure ground movements and deformation caused by magma in the depths on the Earth.

Results from surveys after the 1906 M 7.9 San Francisco earthquake, which offset fence lines and property boundaries, had a profound impact on researchers’ understanding of how faults move and favoured the entrance of geodesy into the earth sciences.

Today, a geodesist relies essentially on Global Positioning System (GPS) instruments, without forgetting borehole tiltmeters and satellite radar (InSAR).

Geodesy on a volcano consists in performing multiple surveys to determine how benchmark positions have changed. As magma moves into a volcano, the surrounding rock is pushed outward. When scienntists measure positions of benchmarks on the surface of the volcano, they also realise that they have also been pushed away from the magma source. Today, permanently installed instruments constantly monitor benchmark positions so that ground motion can be detected within minutes.

Growing and maintaining HVO’s permanent geodetic instrument network is one of the deformation group’s most important jobs. This permanent network consists of over 60 GPS stations and 16 tiltmeters, and data from it are critical for hazard assessment. In particular, tiltmeters, which are incredibly sensitive to changes in ground slope, are often the first indicator of inflation as a volcano pressurizes.

While HVO’s deformation group is responsible for analyzing and interpreting the data, it takes many others to keep the network running. HVO’s field engineers build, install, and maintain the field instruments. Information Technology staff ensure that computers can communicate with remote sites from which data are transmitted and that everything is OK to analyze the data.

Beside the permanent geodetic network, annual campaigns are organised to collect additional benchmark data using temporary GPS stations. Around 80 benchmarks are surveyed each year for 2-3 days to determine yearly changes in position. These surveys provide a higher density of measurements in certain areas, enabling HVO to more precisely determine deformation patterns over many years.

To help interpret the data, geodesists use computer models that calculate the expected motion at the earth’s surface due to expansion or contraction of magma bodies with simplified shapes, such as spheres or ellipsoids. Simple shapes are used because they adequately match the data and are less time-consuming to calculate than irregularly shaped bodies. Time is important because many thousands of calculations are used to test different models.

The best-fitting model shows scientists the most likely place that magma is moving into or out of the volcano, as well as where magma is accumulating and how close it is to the surface. However, no single type of data gives the whole picture of a volcano, so geodetic data needto be interpreted along with geologic, seismic and gas data. HVO’s different teams come together as a whole to develop sound hypotheses for current activity, hazard levels, and future scenarios.

Source : USGS / HVO.

Exemple d’utilisation d’une station GPS temporaire pour mesurer les déformations du Kilauea (Source : USGS / HVO)

Piton de la Fournaise (Ile de la Réunion) [suite / continued]

Le dernier bulletin diffusé par l’OVPF confirme ce que j’écrivais dans la rubrique consacrée au Piton de la Fournaise dans la page « Volcans du monde ». Depuis le 31 décembre 2019, on observe une augmentation de la sismicité. Ainsi, 40 séismes ont été enregistrés au cours de la journée du 7 janvier2020, dont 22 lors d’une courte crise sismique entre 01h28 et 01h44 (heure locale) le 8 janvier. Depuis cette crise, seuls 2 séismes ont été enregistrés. L’OVPF précise que cette diminution est couramment observée suite aux crises sismiques qui relâchent pour un temps l’état de contrainte lié à l’accumulation et la pression exercée pat le magma dans le réservoir.

En parallèle, l’inflation de l’édifice volcanique se poursuit

L’augmentation de la sismicité, couplée à une inflation du volcan, est synonyme de la mise en pression d’une source en profondeur localisée sous les cratères sommitaux.

L’OVPF fait remarquer que ce processus de recharge du réservoir superficiel peut durer plusieurs jours à plusieurs semaines avant que le toit du réservoir ne se fragilise et ne se rompt, donnant ainsi lieu à une éruption qui peut aussi se produire à très court terme.

Source : OVPF.

La prévision éruptive actuelle ne permet pas d’en savoir et d’en dire plus. Et puis, nous sommes à la Réunion, le mot « imminent » utilisé sur l’île par certains n’a peut-être pas le même sens qu’en métropole…

———————————–

The last bulletin released by OVPF confirms what I wrote in the section devoted to Piton de la Fournaise on the « Volcanoes of the world » page. Since December 31st, 2019, there has been an increase in seismicity. For instance, 40 earthquakes were recorded on January 7th, 2020, including 22 during a short seismic crisis between 1:28 am and 1:44 am (local time) on January 8th. Since this crisis, only 2 events have been recorded. OVPF specifies that this decrease is commonly observed following seismic crises which release for a time the stress linked to the accumulation and the pressure exerted by magma on the reservoir.
At the same time, the inflation of the volcanic edifice continues
The increase in seismicity, coupled with inflation of the volcano, is synonymous with the pressurization of a deep source located under the summit craters.
OVPF notes that this process of recharging the surface reservoir can take several days to several weeks before the roof weakens and ruptures, triggering an eruption which can also occur in the very short term.
Source: OVPF.
The current eruptive prediction does not allow us to know and say more. What is more, we are on Reunion Island where the word « imminent » used by some guys may not have the same meaning as on the continent…

Photo: C. Grandpey

Et si Yellowstone entrait de nouveau en éruption? // What if Yellowstone erupted again?

 À la fin de ma conférence «Volcans et risques volcaniques», j’explique que l’un des événements que je redoute le plus est l’éruption d’un super volcan. Yellowstone est l’un d’eux. L’USGS a expliqué qu’il était «des milliers de fois plus puissant qu’un volcan de taille normale».
Si le super volcan qui se cache sous le Parc National de Yellowstone devait entrer en éruption, ce serait une catastrophe pour une grande partie des États-Unis. Des nuages de cendre répandraient la mort et la désolation sur des milliers de kilomètres à travers le pays, détruisant des bâtiments, anéantissant les récoltes et affectant des infrastructures vitales. Cependant, selon les scientifiques de l’USGS, le risque que cela se produise est très faible.
Le super volcan de Yellowstone a connu trois éruptions majeures au cours de sa longue histoire. L’une d’elles s’est produite il y a 2,1 millions d’années, une autre il y a 1,3 million d’années et une autre il y a 664 000 ans. Rien n’indique actuellement qu’une autre super éruption va se produire dans un avenir proche ; il est même possible que Yellowstone ne connaisse plus jamais d’éruption d’une telle ampleur.
Les chercheurs de l’USGS ont calculé l’impact à court terme – sur des années, voire des décennies – d’une telle éruption sur les régions proches. Des coulées pyroclastiques pourraient affecter des parties des États environnants du Montana, de l’Idaho et du Wyoming qui sont les plus proches de Yellowstone, tandis que d’autres régions des États-Unis seraient touchées par les retombées de cendre. L’Europe devrait aussi supporter les conséquences d’une telle éruption. L’USGS se veut rassurante et explique que le risque de voir un tel événement se produire à Yellowstone est extrêmement faible pour les prochains millénaires.

Le Parc National de Yellowstone se trouve au-dessus d’un réservoir magmatique situé à environ 8 km de profondeur. Il est alimenté par un énorme panache de roches en fusion dont la source se trouve à des centaines de kilomètres à l’intérieur de la Terre. C’est cette chaleur qui permet l’existence des célèbres geysers et sources chaudes. Des scientifiques américains ont découvert il y a quelques mois qu’il y avait en fait deux chambres magmatiques sous le volcan.
Le sol se soulève et s’abaisse parfois à Yellowstone. En ce moment, on n’observe aucun mouvement significatif de ce type. À de rares occasions au cours de l’histoire, la chambre magmatique du super volcan a donné naissance à des éruptions. La grande majorité ont consisté en de petites coulées de lave ; la dernière s’est produite sur le Pitchstone Plateau il y a environ 70 000 ans.
Bien que le risque d’une super éruption à Yellowstone semble faible, il ne faut pas oublier qu’un tel événement atteint le niveau 8 sur l’indice d’explosivité volcanique (VEI). Au moins 1 000 kilomètres cubes de matériaux sont vomis par le volcan, ce qui suffirait pour enfouir l’ensemble du Texas sous 1,50 mètres de cendre. Dans le passé, des super éruptions ont secoué des volcans comme le Taupo en Nouvelle-Zélande ou le Toba en Indonésie. On ne peut pas affirmer que cela ne se reproduira plus jamais ailleurs sur Terre..

————————————————–

At the end of my conference « Volcanoes and volcanic hazards », I explain that one of the events I fear most is the eruption of a super volcano. Yellowstone is one of them. USGS has explained that it was “thousands of times more powerful than a normal-sized volcano.”.

Should the supervolcano lurking beneath Yellowstone National Park ever erupt, it could spell calamity for much of the USA. Deadly ash would spew for thousands of kilometres across the country, destroying buildings, killing crops, and affecting key infrastructure. However, according to USGS scientists, the chance of this occurring is very low.

This supervolcano has had three truly enormous eruptions in its long history. One occurred 2.1 million years ago, one 1.3 million years ago, and one 664,000 years ago. There is currently little indication another super-eruption is due anytime soon; it is even possible Yellowstone might never have an eruption on a similar scale again.

USGS researchers have calculated how such an enormous eruption would affect nearby regions in the short-term, meaning years to decades. Parts of the surrounding states of Montana, Idaho, and Wyoming that are closest to Yellowstone would be affected by pyroclastic flows, while other places in the United States would be impacted by falling ash. Europe would also have to bear the consequences of such a huge eruption. USGS says that, fortunately, the chances of this sort of eruption at Yellowstone are exceedingly small in the next few thousands of years.

Yellowstone National Park sits on top of a reservoir of hot magma about 8 kilometres deep.

It is fed by a huge plume of molten rock welling up from hundreds of kilometres below. This heat fuels Yellowstone’s famed geysers and hot springs. US scientists a few months ago discovered that there were actually two magma chambers beneath the volcano.

Yellowstone occasionally rises and falls. At the moment, no real ground movements are being observed. On rare occasions throughout history, the supervolcano’s magma chamber has erupted. The overwhelming majority of those eruptions in Yellowstone have been smaller lava flows, with the last occurring at Pitchstone Plateau some 70,000 years ago.

Although the risk of a super eruption at Yellowstone looks low, one should bera in mind that such an event measures 8 or more on the volcano explosivity index (VEI) in which at least 1,000 cubic kilometres of material get ejected – enough to bury the state of Texas 1.50 metres deep. In the past, super eruptions shook volcanoes like Taupo in New Zealand or Toba in Indonesia. One can never be sure it will never happen again in some other place on Earth.

°°°°°°°°°°

La double chambre magmatique de Yellowstone (Source: USGS):

Des vestiges d’éruptions…

Des geysers…

 Des sources chaudes aux mille couleurs…

Photos: C. Grandpey

Eruption du Kilauea en 2018 : Le dyke de la Lower East Rift Zone

Même si l’éruption dans la Lower East Rift Zone (LERZ) du Kilauea est terminée depuis environ un an, de la vapeur s’échappe du sol dans de nouveaux endroits ou réapparaît dans d’autres. De plus, la végétation continue de mourir en raison de la chaleur et de la vapeur qui persistent dans les zones fracturées. Certains habitants redoutent la poursuite ou la réapparition d’une nouvelle activité volcanique, car ils perçoivent en permanence la chaleur, la vapeur et les odeurs dans la zone de l’éruption.

Dans un article récent, le HVO a donné des explications sur la profondeur possible du dyke à l’origine de l’éruption de 2018 dans la LERZ. En géologie, un dyke est une structure tabulaire allongée parallèle à la zone de rift. Elle est alimentée par le magma en provenance des profondeurs dans la partie centrale de la zone de rift.
Entre le 5 et le 7 mai 2018, alors que les fractures 7 à 12 s’ouvraient dans les Leilani Estates, le revêtement de la Highway 130 s’est fissuré et a commencé à s’affaisser. La zone a immédiatement été envahie par des nuages très denses de vapeur et de SO2.
Lorsque le magma pénètre dans un dyke, il fait s’écarter les roches environnantes pour atteindre la surface. Cela fait s’affaisser le sol directement au-dessus du dyke et se soulever le sol situé de part et d’autre.
Tandis que le dyke continue de se déplacer vers la surface, l’affaissement au-dessus progresse et forme une dépression linéaire avec des parois bien définies. C’est ce que les géologues appellent un graben. En 2018, la Highway 130 a connu un affaissement, mais aucun graben ne s’est formé en travers de la route.
Dès que la Highway 130 s’est affaissée et que l’on a observé une augmentation des émissions de chaleur et de gaz, les équipes du HVO sur le terrain ont dénombré 10 fractures majeures en train de s’ouvrir sur la route. L’extension maximale mesurée sur ces 10 fractures a été de 21,5 centimètres sur deux jours. Les géologues n’ont plus été en mesure de continuer à mesurer la largeur des fractures car des plaques d’acier ont été disposées sur les fractures pour maintenir la route ouverte et permettre aux véhicules de circuler.
L’affaissement de la route et l’apparition de fractures, ainsi que l’augmentation des émissions de chaleur et de gaz, signifiaient que le magma remontait vers la surface sous la Highway 130. Parallèlement, de nouvelles fractures se sont ouvertes à proximité de la route.
Même si les fractures étaient dissimulées par les plaques d’acier, les géologues du HVO ont eu recours à d’autres moyens pour déterminer ce qui se passait sous la route. L’affaissement du sol au niveau de la Highway 130 et dans les terrains environnants a fourni aux scientifiques des informations précieuses sur la localisation du magma.
Les volcanologues procèdent depuis des décennies à des calculs théoriques sur la déformation du sol autour d’un dyke. Les modélisations déjà effectuées montrent que la distance horizontale entre deux sections de sol surélevées au-dessus d’un dyke est directement liée à la profondeur du dyke sous la surface du sol.
Sur la Highway 130, le sol s’est légèrement surélevé dans la zone des fractures 3 et 8, distantes d’environ 100 mètres. Entre ces deux fractures, le sol s’est affaissé. La fracture 5 se trouvait au milieu de l’affaissement, à environ 50 mètres de la fracture 8 au nord et de la fracture 3 au sud.
En utilisant le modèle susmentionné, on peut déterminer à quelle distance le magma s’est approché de la surface là où la Highway 130 s’est fracturée et affaissée en 2018. Sur la base d’une distance de 100 mètres entre les parties surélevées de part et d’autre de la zone d’affaissement, le bord supérieur du dyke devait se situer entre 50 et 100 mètres environ sous la route.
Heureusement, la partie du dyke située sous la Highway 130 n’a pas eu assez d’énergie pour atteindre la surface. Maintenant que la partie supérieure du dyke est probablement solidifiée, le magma de 2018 situé juste sous la surface de la route et des terrains environnants restera en place sous forme de roche dans le sol.

Source : USGS / HVO.

———————————————–

Even though Kilauea Volcano’s Lower East Rift Zone (LERZ) eruption has been over for about a year, steam continues to appear in new places or reappear in old places, and vegetation continues to die because of lingering heat and steam in areas of the 2018 fissures. Some residents are concerned about continuing, or potentially new, volcanic activity because they are feeling, seeing and smelling the heat, steam and odours that remain in the area.

In a recent article, USGS HVO examined how deep the intrusive body of magma – or dike – that fed the 2018 LERZ eruption might be. Geologists define a dike as an elongated, tabular body that runs parallel to the rift zone. It is fed by magma from deeper within the rift zone core.

Between May 5th and 7th, 2018, when fissures 7 through 12 were opening in the Leilani Estates, the pavement on Highway 130 cracked and began to sag. As it did, the area was immediately engulfed in steam and SO2 gas, so much so that you could not see across the road.

As magma rises in a dike, it pushes the surrounding rock apart to reach the surface. This causes the ground directly above the dike to sink and ground on either side of the dike to lift.

As a dike continues moving toward the surface, the sagging above it can progress to form a linear depression with well-defined walls, a feature that geologists call a graben. In 2018, Highway 130 experienced sagging, but a graben did not form across the road.

As soon as Highway 130 sagged and increased heat and gas were observed, HVO field crews numbered 10 major cracks opening across the road. The total extension measured across these 10 cracks was 21.5 centimetres over two days. Geologists were later unable to continue measuring crack widths when steel plates were placed on top of them to keep the road open and allow the safe flow of traffic.

Sagging and cracks in the road, as well as increased heat and gas output, meant that magma was rising closer to the surface under Highway 130. At the same time, new fissures were opening closer to the highway.

Although steel plates concealed the growing cracks, HVO geologists had other ways to determine what was happening below the road. Sagging ground on Highway 130 and in neighbouring properties provided valuable information about where the magma was located.

Theoretical calculations of ground deformation around a dike have been known to volcanologists for decades. Previous modelling shows that the horizontal distance between two uplifted sections of ground above a dike is directly related to dike depth below the surface.

On Highway 130, the ground rose slightly in the area of cracks 3 and 8, which were about 100 metres apart. Between those two cracks, the ground sagged. Crack 5 was in the middle of the sag, about 50 metres from crack 8 to the north and crack 3 to the south.

Using the aforementioned model, one can determine how close magma came to reaching the surface where Highway 130 cracked and sagged in 2018. Based on a 100-metre distance between uplifts on either side of the down-dropped area, the upper edge of the dike must be only about 50 to 100 metres below the highway.

Thankfully, the portion of the 2018 dike below Highway 130 did not have enough energy to reach the surface. Now that the uppermost dike is probably solidified, the 2018 magma just below the surface of the highway and neighbouring properties will remain frozen in the ground as solid rock.

Source: USGS / HVO.

Le 10 mai 2018, la Highway 130 s’est fracturée, avec des émissions de vapeur, suite à l’intrusion du dyke dans la LERZ. Les deux tréteaux orange et blanc se trouvent sur des zones légèrement surélevées de la route, distantes d’environ 100 mètres. À mi-chemin entre les zones surélevées, la route est en train de s’affaisser à cause de l’intrusion magmatique en dessous. (Crédit photo: USGS)

Dykes déchaussés par l’érosion sur les berges de Crater Lake (Etats Unis) [Photo: C. Grandpey]

Piton de la Fournaise (Ile de la Réunion): Eruption en vue ? // An eruption in the short term ?

19h30 (heure métropole) : Depuis 20h00 (heure locale), une crise sismique est enregistrée sur les instruments de l’Observatoire Volcanologique du Piton de la Fournaise. Cette crise sismique est accompagnée de déformation rapide. Ceci indique que le magma est en train de quitter le réservoir et se propage vers la surface. Une éruption est probable à brève échéance dans les prochaines minutes ou heures.

Cette situation n’est guère surprenante. En effet, au cours des derniers jours, l’OVPF a enregistré de nombreux séismes volcano-tectoniques sous le cône sommital.

Par ailleurs, les stations GPS de la zone sommitale enregistrent une inflation qui révèle la mise en pression d’une source superficielle. Celles installées en champ lointain enregistrent une inflation qui montre la mise en pression d’une source profonde. (voir courbes ci-dessous)

Les émissions de CO2 confirment ce qui est écrit précédemment. Au niveau du sommet, elles sont: proches ou en dessous du seuil de détection. Au niveau du sol, elles sont en diminution en zone distale (Plaine des Cafres) et en faible augmentation en zone proximale (Gîte du Volcan).

Source : OVPF.

++++++++++

22h30 (heure métropole) : Le volcan a le don de jouer avec les nerfs de l’Observatoire ! Alors que tout le monde croyait à une possible éruption il y a environ deux heures, le crise sismique s’est arrêtée. Le nombre d’événements a fortement diminué depuis 20h34 (heure locale). L’OVPF explique que « les déformations de surface se sont arrêtées vers 20h30 signifiant l’arrêt de cette intrusion de magma en profondeur. »

Toutefois, au vu de la forte sismicité enregistrée ces derniers jours, aucune hypothèse ne saurait être écartée quant à la suite des événements. Une reprise de la propagation du magma vers la surface, ou encore l’arrêt de la propagation, restent possibles.

Il faut rester prudent dans les pronostics. On n’oubliera pas que les éruptions du 18 février au 10 mars 2019 et du 03 au 04 avril 2018 avaient été précédées par une intrusion de magma similaire qui s’était arrêtée, respectivement 2 et 3 jours avant le début de l’éruption.

Source : OVPF.

——————————-

19:30 (Paris time): Since 20:00 (local time), a seismic crisis is recorded by the instruments of the Volcanological Observatory of Piton de la Fournaise. This seismic crisis is accompanied by rapid deformation. This indicates that the magma is leaving the shallow reservoir and spreading to the surface. An eruption is likely in the short term, in the next minutes or hours.

This situation does not come as a surprise. Indeed, over the past few days, OVPF has recorded many volcano-tectonic earthquakes under the summit cone.
In addition, the GPS stations in the summit area are recording an inflation which reveals an increase in pressure of a shallow source. Those installed in the far field record an inflation which shows the pressure of a deep source. (see curves below)
CO2 emissions confirm what is written above. At the summit, they are: near or below the detection threshold. At ground level, they are decreasing in the distal zone (Plaine des Cafres) and in slight increase in the proximal zone (Gîte du Volcan).

Source: OVPF

++++++++++

22h30 (Paris time): The volcano has the gift of playing with the nerves of the Observatory! While everybody thought about a possible eruption about two hours ago, the seismic crisis stopped. The number of events has significantly decreased since 20:34 (local time). The OVPF explains that « the surface deformations stopped around 20:30, which means the stop of the magma intrusion in depth. »
However, given the strong seismicity recorded in recent days, no hypothesis can be ruled out as to the sequence of events. A new magma ascent towards the surface, or the stop of the ascent, remain possible.
We must remain cautious in the forecasts. It should be remembered that the eruptions from February 18th to March 10th, 2019 and from April 3rd to April 4th, 2018 were preceded by a similar magma intrusion that stopped 2 and 3 days before the onset of the eruption, respectively.
Source: OVPF.

Photo: C. Grandpey

Le volcan de Mayotte : Des résultats, mais aussi un manque de moyens

On n’en parle plus trop maintenant, mais l’éruption au large de Mayotte continue. Le nouveau volcan, qui est sous surveillance depuis 9 mois, est loin d’avoir livré tous ses secrets. Le mardi 15 octobre 2019, les scientifiques se sont réunis à l’Institut de Physique du Globe de Paris (IPGP) pour faire le  point à l’issue de 9 mois de surveillance.

Les intervenants s’accordent pour dire que le phénomène sismique et volcanique observé à Mayotte est d’une ampleur et d’une durée exceptionnelle. Mais tous affirment également qu’il est impossible, aujourd’hui encore, de faire des projections et d’imaginer le futur, essentiellement à cause du manque cruel d’outils et de données.

Les scientifiques expliquent que, ces derniers mois, l’île de Mayotte s’est déplacée d’une vingtaine de centimètres vers l’est et s’est affaissée d’une quinzaine de centimètres. Il est à noter que cette subsidence ralentit actuellement. Toutefois,  rien ne permet de dire pour le moment si le phénomène va s’arrêter. Toutes les hypothèses sont permises. Début 2019, un réseau de mesures a été installé à Mayotte et aux Glorieuses. Les données viennent désormais compléter celles fournies par des stations plus anciennes situées aux Comores et à Madagascar. 21 bénévoles se relaient pour surveiller quotidiennement les phénomènes sismiques, géochimiques et les déformations. D’ici quelques semaines, début 2020, sept scientifiques vont être recrutés pour mettre en place le Réseau de surveillance volcanologique et sismologique de Mayotte (REVOSIMA), une structure qui rassemble les données géologiques, géophysiques et géochimiques, afin de nourrir les recherches sur le fonctionnement du volcan.
À terre, les stations installées permettent un suivi en temps réel des événements sismiques. En mer, en revanche, les stations de mesures ne peuvent être relevées que tous les deux à trois mois. Ainsi, elles ont été installées lors de la première sortie du Marion Dufresne en mai (MAYOBS 1) et collectées deux mois plus tard lors de MAYOBS 6 fin juillet. De tels délais ralentissent inévitablement le travail des scientifiques et rendent le système peu efficace. Pour mieux comprendre le phénomène mahorais, les scientifiques ont besoin d’accéder en temps réel aux données enregistrées au fond de la mer, notamment concernant les déformations de la croûte terrestre. Une solution consisterait à installer un réseau de stations câblées en mer, capable de transmettre instantanément les données collectées. À l’heure actuelle, seuls les Américains et les Japonais disposent de tels systèmes. Les Français souhaitent s’en inspirer, mais ce dispositif ne verra pas le jour avant plusieurs années.
Une autre difficulté à laquelle sont confrontés les scientifiques est la modélisation de la chambre magmatique. Le centre de cette cavité se trouverait à une trentaine de kilomètres à l’est de Mayotte, mais il est impossible actuellement de déterminer sa taille. Selon les chercheurs, cette chambre pourrait s’étendre jusque sous l’île et se trouver à 40 km de profondeur. C’est en se vidant de son magma qu’elle provoque l’affaissement d’une quinzaine de centimètres de la croûte terrestre. C’est aussi à cette source magmatique que sont liés les essaims sismiques ressentis par les Mahorais. Les scientifiques en sont sûrs, mais ils ne comprennent pas comment se conjuguent l’activité sismique et la poche de magma qui se vide.

En conclusion de la réunion à l’IPGP, les scientifiques ont insisté sur l’importance des témoignages des Mahorais qui interviennent régulièrement sur le site CSEM (Centre sismologique euro-méditerranéen), mais qui collecte uniquement les séismes ressentis en Europe et, en particulier, dans la Méditerranée. Il faudrait que les habitants de Mayotte se dirigent davantage vers le site du Bureau Central Sismologique Français (www.franceseisme.fr) qui recueille les témoignages sur les séismes qui ont lieu sur le territoire français.
La collecte de données à terre se poursuit et la surveillance est maintenue à Mayotte. De nouvelles demandes de missions sont déposées en ce moment pour la prochaine campagne de recherches au large. Mais, comme me l’expliquait au mois de juin Philippe Kowalski à l’OVPF, ces missions en mer réalisées grâce au Marion Dufresne sont très coûteuses et longues à mettre en place. Cela expliquerait le temps mis par les scientifiques pour détecter la cause de la sismicité sur l’île. Une commission doit se réunir en fin d’année pour étudier les demandes. Les prochains départs pourraient n’avoir lieu qu’en 2021.

Source : IPGP, Outre-mer la 1ère.

Volcanisme et tectonique sur l’Etna // Volcanism and tectonics on Mt Etna

Une étude intitulée “Time and space scattered volcanism of Mt. Etna driven by strike-slip tectonics” publiée le 20 août 2019 dans les Scientific Reports nous explique l’ascension du magma à l’intérieur de l’Etna.

Le travail, effectué par des scientifiques de l’INGV et de l’Institut National d’Océanographie et de Géophysique Expérimentale (OGS) a permis de déterminer les conditions qui permettent au magma de remonter vers la surface.
L’Etna se trouve dans une zone de failles transformantes. Grâce aux données sismiques, gravimétriques et magnétiques les chercheurs ont pu obtenir des images permettant de »voir » les secteurs où se situent les failles et comment elles sont organisées. Il y a au moins 500 000 ans, l’activité tectonique dans une vaste zone de failles de la partie sud du volcan (entre Acireale et les environs d’Adrano) a entraîné la formation de zones « d’ouverture »de la croûte terrestre qui ont été les voies préférentielles choisies par le magma pour sortir par des fissures éruptives disséminées le long de la ligne de faille. Ces fissures, identifiées entre Aci Trezza et Adrano, ont caractérisé les premières phases d’activité de l’Etna.
La déformation continue le long de la même zone de faille et même plus au nord, ainsi que leur interaction mutuelle, « ont entraîné la migration des zones d’éruption du magma et la fermeture soudaine de conduits éruptifs précédemment actifs ». C’est ce qui explique le processus de migration du volcanisme du versant sud (actif d’au moins 500 000 à environ 200 000 ans) vers la région de la Valle del Bove (entre 100 000 et 70 000 ans) et vers les centres éruptifs actuels (d’il y a 60 000 ans à aujourd’hui). La déformation induite par les failles sur le substrat sur lequel repose le volcan a également influencé le glissement du flanc E de l’Etna, qui se caractérise par une forte sismicité, comme en témoigne le séisme de décembre 2018.

Vous trouverez l’intégralité de l’étude (en anglais ) à cette adresse :

 https://www.nature.com/articles/s41598-019-48550-1

————————————————-

 A study entitled « Time and space scattered volcanism of Mt. Etna driven by strike-slip tectonics » published August 20th, 2019 in the Scientific Reports explains the ascent of magma inside Mt Etna.
The work, carried out by scientists from INGV and the National Institute of Oceanography and Experimental Geophysics (OGS) has determined the conditions that allow magma to reach the surface.
Mt Etna is in a zone of strike-slip faults. Thanks to the seismic, gravimetric and magnetic data, the researchers were able to obtain images allowing to « see » the areas where the faults are located and how they are organized. At least 500,000 years ago, tectonic activity in a large fault zone in the southern part of the volcano (between Acireale and the Adrano area) resulted in the formation of « open » areas in the Earth’s crust which were the preferred pathways chosen by magma to exit through eruptive fissures scattered along the fault line. These fissures, identified between Aci Trezza and Adrano, characterized the first phases of activity of Mt Etna.
The continuous deformation along the same fault zone and even further north, as well as their mutual interaction, « have resulted in the migration of magma eruptive zones and the sudden closure of previously active eruptive ducts ». This accounts for the migration process of the southern slope volcanism (active from at least 500 000 to about 200 000 years ago) to the Valle del Bove region (between 100 000 and 70 000 years) and to the current eruptive centres (from 60,000 years ago to today). The deformation induced by the faults on the substrate on which the volcano rests has also influenced the sliding of the eastern flank of Mt Etna, which is characterized by a high seismicity, as evidenced by the earthquake of December 2018.
You will find the entire study at:
https://www.nature.com/articles/s41598-019-48550-1

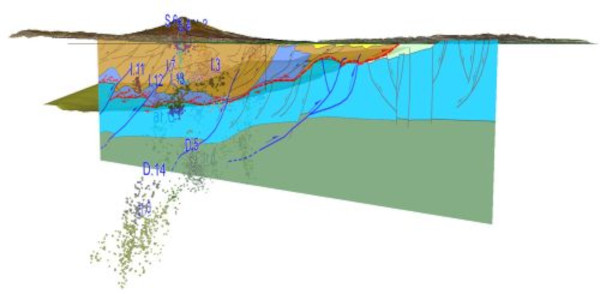

Schémas illustrant l’évolution du volcanisme de l’Etna dans l’espace et dans le temps, en relation avec les systèmes de failles (Source : Scientific Reports)
