Jour : 22 août 2017

Séisme à Ischia (Italie) // An earthquake struck Ischia (Italy)

Le 21 août 2017 en fin de soirée, un séisme de magnitude 4 dont l’hypocentre a été localisé à 10 km de profondeur a causé la mort d’au moins 2 personnes et blessé 25 autres, avec de gros dégâts matériels sur l’île d’Ischia. Une femme a été tuée par des débris tombés d’une église à Casamicciola, dans le nord de cette petite île touristique. Le corps sans vie d’une autre a été repéré dans les décombres d’une maison écroulée.
Les secours ont également enregistré vingt-cinq blessés, légers pour la plupart. De nombreux édifices ont été endommagés, comme l’unique hôpital de l’île, qui a dû être en partie évacué. Une structure provisoire était en place pour accueillir les blessés. Des effectifs supplémentaires de pompiers étaient déjà sur place pour lutter contre des feux de forêt.

Le nombre de victimes et les dégâts importants sont dus à deux facteurs: 1) la très faible profondeur du séisme (10 km) qui n’est pas suffisamment prise en compte dans les commentaires. Un séisme de M 4 à 10 km de profondeur n’aura pas les mêmes conséquences qu’un événement de magnitude identique à une profondeur de 120 km. 2) Les habitations sur l’île d’Ischia sont pour la plupart très vieilles et ne répondent donc absolument pas à des normes parasismiques. Quand elles se font secouer, les effondrements sont nombreux et les personnes à l’intérieur se font tuer ou blesser.

Ischia est une île volcanique formée par les laves de l’Époméo, qui culmine à 780 mètres d’altitude, et dont les éruptions se sont prolongées jusqu’au 14ème siècle. La mythologie prétend que le géant Typhée y est enfermé. Le volcan est considéré comme actif; il n’est pas impossible que des mouvements de l’édifice soient responsables du séisme du 21 août.

L’île d’Ischia a souvent été frappée par des séismes, dont le plus grave remonte à juillet 1883. De magnitude 5,8, il fit plus de deux mille morts.

Ce séisme survient à l’heure où l’Italie se prépare à célébrer le premier anniversaire de celui qui fit 299 morts à Amatrice et dans les communes voisines dans le centre du pays.

Source : Presse italienne.

————————————-

On August 21st  2017 late in the evening, an earthquake with an M 4 magnitude 4 caused the deaths of at least 2 persons and injured 25 others, with major material damage on the island of Ischia. A woman was killed by fallen debris from a church in Casamicciola, in the north of this small tourist island. The dead body of another person was spotted in the ruins of a collapsed house.
Rescuers also recorded 25 persons with light injuries for most of them. Many buildings were damaged, such as the island’s only hospital, which had to be partly evacuated. A temporary structure was st up to accommodate the wounded. Additional firefighters were already on site to fight forest fires.

The number of casualties and significant damage is due to two factors: 1) the very shallow depth of the earthquake (10 km), which is not sufficiently taken into account in the comments. An M 4.0 earthquake at a depth of 10 km will not have the same consequences as an event of the same magnitude at a depth of 120 km. 2) The dwellings on the island of Ischia are for the most part very old and therefore do not at all meet earthquake standards. When they are shaken, the collapses are numerous and people inside are killed or injured.
Ischia is a volcanic island formed by the lavas of Epomeo volcano, which culminates 780 metres above sea level, and whose eruptions continued until the 14th century. Mythology claims that the giant Typhaeus is locked in it. The volcano is considered as active. Movements of the volcanic edifice may have triggered yesterday’s earthquake.
The island of Ischia was often struck by earthquakes, the most serious of which dates back to July 1883. With an M 5.8 magnitude, it killed more than two thousand people.
The latest earthquake comes at a time when Italy is preparing to celebrate the first anniversary of 299 deaths in Amatrice and neighboring communities in the centre of the country.
Source: Italian newspapers.

Source: Google Maps

Les caméras thermiques du Kilauea (Hawaii) // Kilauea’s thermal cameras (Hawaii)

Des caméras thermiques sont utilisées par des volcanologues du monde entier depuis de nombreuses années pour étudier les processus volcaniques et détecter des signes d’éruptions imminentes.
Sur le Kilauea, les données fournies par les caméras thermiques sont utilisées pour contrôler le niveau et les mouvements du lac de lave dans le cratère de l’Halema’uma’u. Ces données permettent au personnel du HVO de mieux comprendre le comportement du lac et le fonctionnement interne du volcan. Les images thermiques montrent comment la lave est émise, comment elle dégaze et, au cours du temps géologique, comment elle modifie le paysage.
Les caméras thermiques fonctionnent en mesurant l’énergie dans la partie infrarouge à ondes longues du spectre lumineux émis. Cette énergie est ensuite traduite en une valeur de température en utilisant les principes de la physique.
Ci-dessous, on peut voir deux images thermiques (28 juillet 2017) du lac de la lave au sommet du Kilauea. Les couleurs correspondent aux températures de surface: les couleurs sombres indiquent des surfaces plus froides tandis que les couleurs claires représentent la matière en fusion ou récemment solidifiée.
L’échelle à droite de l’image ne reflète pas les températures réelles en raison de divers facteurs comme l’effet obscurcissant des gaz volcaniques. La température de la lave pour les zones les plus chaudes serait d’environ 1150 degrés Celsius. Cependant, les températures relatives restent correctes.
Le champ de vision proposé par la caméra a environ 200 mètres de large. La surface du lac se trouve à environ 120 mètres sous la caméra.
Dans ces images, obtenues le 28 juillet 2017, on peut voir une différence de morphologie de la surface du lac de lave. Elle est due à un effondrement soudain du revêtement qui recouvrait la paroi interne du cratère et qui provenait des projections de lave et de la lave accumulée quand le lac était à un niveau plus élevé.
L’image de gauche montre les conditions habituelles du lac, avec des projections sur sa bordure nord-est. On observe la circulation lente d’une douzaine de plaques de croûte à la surface du lac. Des fissures en zigzag ou droites se forment lorsque les plaques s’écartent, révélant la matière en fusion sous la croûte.
À 16h28 le 28 juillet, un gros morceau de la paroi interne du cratère s’est effondré dans le lac, laissant derrière lui une belle balafre (encerclée dans l’image de droite). L’impact de ces matériaux dans le lac de la lave a provoqué des remous qui ont persisté pendant des dizaines de minutes.
La caméra thermique de l’Halema’uma’u est opérationnelle depuis plus de six ans ; elle envoie des données 24 heures sur 24. Elle est équipée d’une lentille de 53 degrés. Elle est logée dans un boîtier qui la protège contre les intempéries, les gaz volcaniques corrosifs et les bombardements de matériaux qui se produisent de temps en temps. Le boîtier est monté sur un solide trépied. Les images sont transmises au HVO par connexion WiFi ; elles sont collectées sur des serveurs informatiques pour être diffusées sur le site web de l’observatoire et pour être transmises au personnel du HVO pour être analysées.
Le HVO gère également des caméras thermiques qui dont orientées vers le cratère du Pu’uO’o sur l’East Rift Zone du Kilauea et la caldeira Moku’aweoweo du Mauna Loa. Ces caméras capturent une image tous les 2-3 minutes. S’agissant du Pu’uO’o, si un point chaud couvre plus de cinq pour cent des images de la caméra, un programme informatique envoie un texto avec une image jointe au personnel du HVO. La caméra du Mauna Loa dispose elle aussi d’une alarme. Si une température élevée est détectée, un texto est automatiquement envoyé au HVO. Après sa réception, les scientifiques vérifient les autres données de surveillance (y compris les images de webcam plus récentes) pour voir si la lave est soudainement apparue ou s’il y a un autre sujet de préoccupation.
Au cours de l’année à venir, le HVO prévoit l’acquisition d’une nouvelle caméra thermique sur l’Halema’uma’u. Elle permettra d’acquérir des images de résolution plus élevée. Ces images de meilleure qualité permettront des analyses encore plus détaillées et amélioreront le suivi du niveau de la lave dans le lac.
Source: USGS / HVO.

—————————————-

Thermal cameras have been used by volcanologists around the world for many years to study volcanic processes and search for signs of impending eruptions.

On Kilauea, data from thermal cameras are used to track the level and movements of the summit lava lake within Halema’uma’u Overlook Crater. This helps HVO better understand lake behaviour and the inner workings of the volcano. Thermal images continue to teach volcanologists how molten lava erupts, degasses and, over geologic time, changes the landscape.

Thermal cameras work by measuring energy in the long-wave infrared part of the emitted light spectrum. That energy is translated into a temperature value using principles of physics.

Here below, you can see two recent thermal images of Kilauea’s summit lava lake. Colours correspond to surface temperatures: darker colours indicate cooler surfaces and lighter colours represent molten and recently solidified lava.

The scale at right does not reflect true temperatures due to a variety of factors, including the obscuring effects of volcanic fume. Actual lava temperatures for the hottest areas in these images would be about 1150 degrees Celsius. However, relative temperatures are still correct.

The field of view in each frame is roughly 200 metres across. In this view, the lake surface is about 120 metres below the camera.

In these images, captured on July 28th, 2017, one can see a dramatic difference in lava lake surface characteristics. The difference resulted from a sudden collapse of the rocky coating left on the vent wall by spattering and previous higher stands of the lake.

The image on the left shows typical lake conditions, with spattering on the northeast lake margin. About a dozen plates of semi-solid crust on the lake surface slowly circulate. Jagged and straight cracks form as the plates pull apart, revealing molten lava beneath the crust.

At 4:28 p.m. on July 28th, a large patch of the crater wall cascaded into the lava lake, leaving behind a hot scar (circled in the right-hand image). The impact of this rocky debris falling into the lava lake caused agitation that persisted for tens of minutes.

HVO’s thermal camera at Halema’uma’u has functioned well for over six years, sending data around the clock. The camera has a 53-degree-wide lens housed in a case for protection from weather, corrosive volcanic gas, and occasional bombardment by molten spatter. The box is mounted on a well-anchored tripod. Images are transmitted by WiFi connection to HVO, where they are collected on computer servers for delivery to the observatory’s public website and to HVO staff for analysis.

HVO also maintains thermal cameras that look into the Pu’uO’o crater on Kilauea’s East Rift Zone and Moku‘aweoweo caldera atop Mauna Loa. These cameras capture an image every 2–3 minutes. At Pu‘uO’o, if a hot spot fills more than five percent of the camera images, a computer program sends a text message with an embedded image to HVO staff. The Mauna Loa camera is similarly alarmed. If high temperature is detected, a text message is automatically sent to HVO staff. Upon receiving a text, the scientists check other monitoring data (including more recent webcam images) to see if lava has suddenly appeared or if there is another cause for concern.

In the coming year, HVO expects to upgrade the Halema’uma’u thermal camera to a new model that will acquire higher resolution images. Better images will allow even more detailed analyses and enhance tracking of lava levels.

Source: USGS / HVO.

Source: USGS / HVO

Des drones sur l’Etna (Sicile) // Drones on Mt Etna (Sicily)

DJI (http://store.dji.com/fr), le leader mondial des drones civils et de l’imagerie aérienne, a collaboré avec l’Université de Mayence (Allemagne) au cours d’une mission volcanologique innovante dont le but était de prélever directement des gaz dans l’un des cratères de l’Etna.

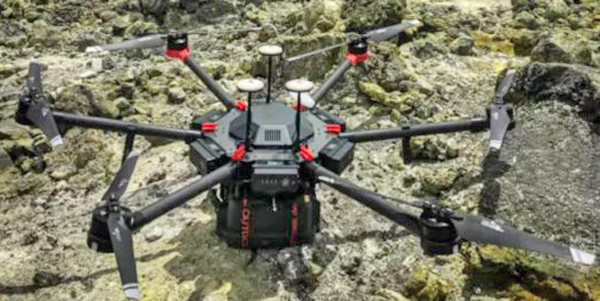

Les volcanologues ont effectué cette mission de nouvelle génération en utilisant un DJI Inspire 1 couplé à la caméra thermique Zenmuse XT pour détecter la température du cratère, avec le DJI Matrice 600 Pro comme support d’un caisson destiné à analyser la composition des gaz depuis le ciel.
Le caisson de mesure de gaz renfermait des capteurs électrochimiques avec des détecteurs spéciaux pour analyser les vapeurs du volcan et fournir une estimation instantanée de la concentration de gaz au moment où le drone revient au camp de base.
La mission a révélé que les concentrations de soufre sont beaucoup plus élevées près des bouches actives. En outre, le drone a pu échantillonner les solides qui se forment au moment de la réaction du soufre dans l’atmosphère avec de l’eau et d’autres composants. Cela a permis aux scientifiques de mieux comprendre l’évolution chimique des panaches de gaz volcaniques.
L’expédition de 6 jours sur l’Etna, à plus de 3000 mètres d’altitude, a été une expérience tout à fait exceptionnelle pour DJI et l’Université de Mayence. Les drones ont permis une collecte de données plus rapide et plus précise. Ils contribuent également à réduire l’exposition à des conditions de travail dangereuses.
Source: sUAS News
Il convient de noter que cette mission avec des drones a eu lieu pendant une période où l’Etna était très calme. Il faudra voir si des mesures similaires peuvent être effectuées au cours d’une période pré-éruptive, lorsque les émissions de gaz sont beaucoup plus intenses et lorsque les explosions peuvent détruire les drones ! Le seul drone utilisé pendant la mission coûte environ 4000 euros !

————————————-

DJI (http://store.dji.com/fr), the world’s leader in civilian drones and aerial imaging technology, and the University of Mainz, Germany, have completed a ground-breaking mission for volcano research by collecting gas directly from the crater of Mount Etna.

The scientists took innovation in their field to an unprecedented level by using a DJI Inspire 1 with Zenmuse XT thermal camera to detect the crater’s temperature in combination with the DJI Matrice 600 Pro as a frame for a multi-gas measurement box to analyse gas composition  from the air.

The gas measurement box used electrochemical sensors with special detectors that captured the volcano’s vapours and provided an instant estimate of the gas concentration when the drone returned to the base camp.

The mission found that sulphur concentrations are much higher near active vents. In addition, the drone was able to sample solids that were forming due to sulphur reacting in the atmosphere with water and other components helping the scientists to better grasp the chemical evolution of volcanic gas plumes.

The 6-day expedition to Mount Etna, operating at more than 3000 meters above sea level, was a one-of-a kind experience for DJI and the University of Mainz. Drones allow for faster and accurate data collection. They also help reduce exposure to hazardous working conditions.

Source: sUAS News

It should be noted that the mission with drones was performed during a period when Mt Etna was very quiet. It remains to be seen if similar measurements could de done during a pre-eruptive period when gas emissions are far more intense and when explosions may destroy the drones. The one used during the mission cost around 4,000 euros!

Source: sUAS News
