Le séisme turc vu depuis le ciel  // The Turkish earthquake seen from above

Plus de 25 000 personnes ont été tuées par le puissant séisme de M 7,8 qui a frappé la Turquie et la Syrie le 6 décembre 2023, et de nombreuses personnes sont toujours piégées sous des bâtiments effondrés. Le lourd bilan n’est pas une surprise car la faille anatolienne, l’une des plus actives au monde, traverse des zones habitées avec de fortes densités de population.
Les données acquises le 10 février par le satellite Sentinel-1A de l’Union européenne, alors qu’il survolait la Turquie du nord au sud à une altitude de 700 km, montrent parfaitement où se situent les zones sensibles. Le satellite a à son bord un instrument radar capable de détecter les mouvements du sol par tous les temps, de jour comme de nuit. Il scanne régulièrement cette région sujette aux séismes et enregistre les moindres variations de niveau à la surface de la Terre. Ces variations ont été spectaculaires le 6 février. Le sol s’est plié, déformé et déchiré par endroits. Cette séquence enregistrée par un drone montre la longueur des fractures :
https://www.youtube.com/watch?v=Da6pa_KW1EM

La dernière carte créée à partir des données satellitaires montre les failles sismiques :

Les couleurs rouges montrent le mouvement du sol vers le satellite depuis son dernier survol de la région ; les couleurs bleues enregistrent le mouvement opposé. On peut parfaitement voir comment le sol s’est déformé le long et à proximité de la ligne de faille est-anatolienne.
S’agissant des deux séismes de M 7,8 et de M 7,5 qui ont frappé la région, le mouvement de faille est « latéral gauche » ; cela signifie que, quel que soit le côté de la faille où on se trouve, l’autre côté s’est déplacé vers la gauche, de plusieurs mètres par endroits. Le problème est que les fractures n’ont pas seulement traversé les champs ou les routes ; ils ont également fracassé des zones habitées, avec des bâtiments qui se sont effondrés instantanément.
La carte générée à partir des données fournies par le satellite Sentinel aidera les scientifiques à comprendre exactement ce qui s’est passé. Ces connaissances alimenteront leurs modèles sur le déroulement des séismes dans la région, et ensuite pour évaluer les risques. Ce sont des données que les autorités turques prendront en compte lors de la reconstruction.

Tous les séismes sont causés par un glissement le long des failles. Plus le séisme est important, et plus la rupture de faille est importante. On peut cartographier ces ruptures avec les satellites car le sol s’est déplacé, jusqu’à 5-6 mètres lors du dernier événement. La rupture de faille lors du premier séisme a couvert environ 300 km tandis que le deuxième grand événement a généré une rupture d’environ 140 km sur une faille différente.
L’interférométrie radar depuis l’espace est apparue dans les années 1990, et ces dernières années, elle est devenue un outil particulièrement performant. En effet, il est aujourd’hui possible d’obtenir des données prêtes à être analysées dans les heures qui suivent le passage d’un satellite au-dessus de la zone concernée. Cependant, malgré les nouvelles technologies, la prévision sismique reste faible, pour ne pas dire nulle.

Source : BBC News.

————————————————-

More than 25,000 people were killed by the powerful M 7.8 earthquake that hit Turkey and Syria on Debruary 6th, 2023, and an unknown number still lie trapped beneath collapsed buildings.The heavy death toll does not come as a surprise as the Anatolian fault, one of the most active in the world, crosses densely populated areas.

The data acquired on February 10th by the European Union’s Sentinel-1A satellite as it traversed north to south over Turkey at an altitude of 700 km perfectly shows where the sensitive areas are located. The Sentinel carries a radar instrument that is able to sense the ground in all weathers, day and night. It is routinely scanning this earthquake-prone region, tracing very subtle changes in elevation at the Earth’s surface. However, these changes were dramatic on February 6th. The ground bent, buckled and in places ripped apart. This drone footage shows the length of the fissures :

https://www.youtube.com/watch?v=Da6pa_KW1EM

The latest Sentinel map also shows the earthquake faults (see above). The red colours describe movement towards the satellite since it last flew over the country; the blue colours record the movement away from the spacecraft. One can perfectly see how the ground has been deformed along and near the East Anatolian Fault line.

For both the two M 7.8 and M 7.5 quakes that struck the region, the motion is « left-lateral » ; whichever side of the fault you are on, the other side has moved to the left, by several metres in places. The problem is that the fractures not only crossed the fields or the roads ; they also struck populated areas, with buildings that collapsed instantly.

The Sentinel map will help scientists understand exactly what happened, and this knowledge will feed into their models for how earthquakes work in the region, and then ultimately into the risk assessments that the Turkish authorities will use as they plan the recovery.

All earthquakes are caused by slip on extended faults, and the bigger the quake the bigger the fault that ruptured. One can map those ruptures with satellites because the ground around them is displaced, by up to 5-6 meters during the last earthquake. The rupture of the first event was 300 km or so long and the second big event ruptured another 140 km or so of a different fault.

Radar interferometry from space was developed in the 1990s, and in recent years it has become a particularly compelling tool. It is possible today to get data ready for analysis within hours of a satellite making an overhead pass. However, despite the new technology, seismic prediction is still very low, even nonexistant…

Source : BBC News.

Un peu d’agitation en Islande // Some unrest in Iceland

Dans une note publiée le 22 octobre 2021, j’indiquais que l’Askja était étroitement surveillé et que la possibilité d’une éruption ne pouvait être écartée. Depuis le début du mois d’août 2021, l’inflation avait atteint 15 cm, soit une augmentation de 7 cm depuis le mois précédent. Elle était relativement stable, mais semblait ralentir. Selon le Met Office, cette inflation signifiait que le magma était en train de s’accumuler, très probablement à une profondeur de deux ou trois kilomètres.

Le 9 février 2023, le département de volcanologie et de risques naturels de l’Université d’Islande a publié une série d’images satellites de l’Askja sur sa page Facebook. On y voit des trous de fonte, plus grands que les années précédentes, dans la glace du lac. Les scientifiques disent que la grandeur des trous ne peut s’expliquer que par la chaleur produite par l’activité hydrothermale. En plus des trous dans la glace, les mesures GPS montrent que le sol autour d’Askja s’est soulevé d’environ 50 centimètres depuis août 2021, lorsque la surveillance du volcan a commencé. Cette inflation a évolué de manière relativement stable, avec peu d’activité sismique. En septembre 2021, une « phase d’incertitude » a été mise en place sur Askja en raison du soulèvement du sol.
La dernière éruption de l’Askja a eu lieu en 1961. Elle a duré 5 à 6 semaines et a produit environ 0,1 km3 de lave basaltique. Ce fut une éruption qualifiée de ‘modérée’. L’Askja entre en éruption en moyenne 2 à 3 fois par siècle.

++++++++++

Il convient également de noter qu’un essaim sismique avec environ 70 événements a été enregistré dans la soirée du 10 février 2023 le long de la dorsale de Reykjanes. Huit secousses avaient une magnitude supérieure à M 3,0. L’événement le plus significatif mesurait M 3,8. La plupart des séismes avaient leurs épicentres à 4-5 km de la pointe sud de la péninsule, à des profondeurs de 4-7 km.
Selon le Met Office islandais, l’intensité et la fréquence des séismes ont considérablement diminué à mesure que la soirée avançait. Les secousses sismiques sont très fréquentes le long de la dorsale de Reykjanes et il n’y a aucun signe d’activité volcanique dans la région.

Source : Iceland Monitor, Iceland Review.

—————————————-

In a post published on October 22nd, 2021, I indicated that Askja volcano was closely monitored ansd the possibility of an eruption could not be ruled out. Since the beginning of August 2021, inflation had amounted to 15 cm, an increase of 7 cm since a month before. The inflation was relatively steady, but probably slowing down. According to the Met Office, the inflation meant that magma was accumulating, most likely at a depth of two to three kilometers.

On February 9th, 2023, the Volcanology and Natural Hazard Group at the University of Iceland published a series of satellite images of Askja on their Facebook page, showing large thaw holes in the ice on the lake as compared to previous years. Scientists say that the holes are big and can only be explained by increased geothermal heat in the water.

Together with the thaw holes, GPS measurements show that the land around Askja has risen about 50 centimeters since August 2021, when monitoring began. The development has been relatively steady, with little seismic activity. In September 2021, an “uncertainty phase” hzad been declared on Askja due to the uplift that remains in effect.

The last eruption at Askja occurred in 1961. It lasted 5-6 weeks and produced about 0.1km3 of basaltic lava. It was considered a moderate eruption. Askja erupts on average 2-3 times every century.

++++++++++

It should also be noted that a seismic swarm vith about 70 events was recorded in the evening of February 10th, 2023 along the Reykjanes Ridge. Eight of the quakes were over M 3.0 in magnitude. The largest event measured M 3.8. Most of the earthquakes are centered 4-5 km from the southernmost tip of the peninsula, at depths of 4-7 km.

According to the Icelandic Met Office, the intensity and frequency of the earthquakes significantly decreased as the evening progressed. Seismicity is very common along the Reykjanes Ridge and there were no indications of volcanic unrest in the area.

Source : Iceland Monitor, Iceland Review.

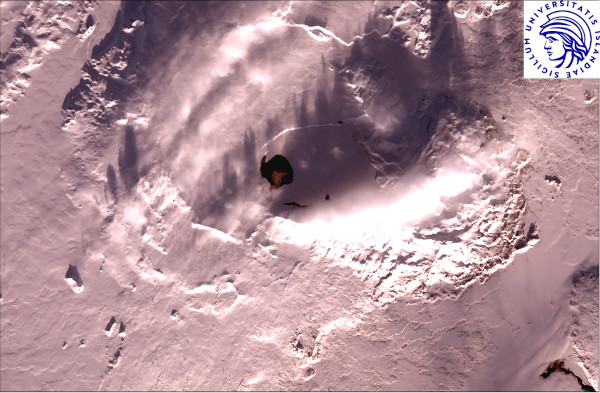

Image satellite de l’Oskjuvatn le 8 février 2023

Vue de la caldeira de l’Askja avec l’Oskjuvatn et le Viti (Photo : C. Grandpey)
