Mesure et cartographie des gaz sur le Kilauea (Hawaii) // Measuring and mapping gases on Kilauea (Hawaii)

Un nouvel article publié par l’Observatoire des Volcans d’Hawaii (HVO) aborde un sujet fort intéressant: la mesure et de la cartographie des émissions de gaz sur le volcan Kilauea. Comme le répétait fort justement Haroun Tazieff, les gaz sont le moteur des éruptions. Leur analyse est donc essentielle pour comprendre comment fonctionne un volcan.

De grandes quantités de gaz volcaniques, tels que le dioxyde de carbone (CO2), le dioxyde de soufre (SO2) et le sulfure d’hydrogène (H2S), sont libérés dans l’atmosphère lors des éruptions volcaniques. Mais même entre les éruptions, de plus petites quantités de ces mêmes gaz continuent de s’échapper du sol et peuvent fournir des indications importantes sur l’état d’un volcan et sur le magma qui sommeille dans les profondeurs de la Terre.

Pour mesurer ces gaz, les scientifiques du HVO doivent d’abord identifier leur provenance. Des études sur le terrain à propos des émissions gazeuses dans la caldeira du Kilauea ont été réalisées dans le passé, mais aucune n’a été effectuée dans la caldeira dans son ensemble. Et aucune étude n’a été entreprise depuis l’éruption de 2018.

Au cours de l’été 2021, les scientifiques du HVO ont donc mené une étude détaillée des gaz sur le plancher et en bordure de la caldeira afin de comprendre la répartition des émissions actuelles. Les résultats seront comparés aux observations précédentes ; si des différences sont détectées, elles peuvent indiquer que le système d’alimentation au sommet du Kilauea s’est modifié en raison des effondrements survenus lors de l’éruption de 2018.

Les mesures de gaz volcaniques peuvent être effectuées à l’aide d’un MultiGAS qui pompe de l’air puis enregistre les concentrations de CO2, SO2 et H2S, plus la vapeur d’eau, en parties par million (ppm). Ces instruments MultiGAS peuvent être installés en permanence dans une zone particulière ou montés à bord d’un drone, en fonction de la zone à analyser et du type de données requises.

Pour la cartographie des gaz dans la caldeira du Kilauea au cours de l’été 2021, deux instruments MultiGAS ont été montés sur des supports dorsaux et les scientifiques du HVO ont parcouru la caldeira dans tous les sens, tout en collectant des données en continu. Leurs itinéraires de marche étaient espacés de 25 à 50 mètres afin de couvrir aussi bien la bordure de la caldeira que tout le plancher, ou bien la zone de blocs d’effondrement de l’éruption de 2018.

Même si ce travail a permis de couvrir tout le plancher de la caldeira, il restait des endroits eux aussi intéressants à analyser. Souvent, les émissions de gaz se concentrent le long de fissures ou de cavités qui permettent au gaz d’accéder facilement à la surface. De tels panaches peuvent être facilement observés dans diverses parties du plancher de la caldeira et dans des zones comme les Sulphur Banks et les Steam Vents dans le parc national. Des panaches comme ceux-ci sont souvent de bons indicateurs des endroits où les concentrations de gaz sont les plus élevées. De plus, au fur et à mesure que les gaz montent vers la surface depuis la chambre magmatique, ils interagissent avec et modifient les roches, entraînant des changements de couleur. Les zones de roches altérées peuvent révéler des émissions de gaz élevées.

Les scientifiques ont également collecté des échantillons de gaz dans des zones présentant des concentrations élevées de CO2 pour des analyses en laboratoire. Une grande seringue en plastique a été utilisée pour prélever l’échantillon qui a ensuite été transféré dans un récipient conçu pour contenir le gaz. La majorité des échantillons ont été prélevés sur les blocs d’effondrement de 2018 mentionnés précédemment car cette zone présente les concentrations les plus élevées de CO2.

Les analyses chimiques des différents isotopes de carbone dans le CO2 contenus dans ces échantillons peuvent fournir des informations sur l’emplacement du magma qui émet ces gaz. Cela permet aussi de savoir s’il s’agit d’un magma juvénile profond qui n’a encore jamais dégazé, ou d’un magma plus ancien qui a déjà été stocké pendant un certain temps dans le système d’alimentation du Kilauea.

La cartographie du plancher de la caldeira est maintenant terminée, mais les parois et le plancher du cratère de l’Halema’uma’u n’ont pas encore été cartographiés. Ils sont le site de nombreux bouches de gaz. Ces zones sont impossibles à parcourir à pied; la prochaine étape consistera donc à utiliser un MultiGAS monté sur drone.

Au final, les scientifiques du HVO produiront une nouvelle carte des émissions de gaz dans la caldeira du Kilauea en utilisant les données collectées au cours de l’été 2021. La carte sera essentielle pour déterminer si les remontées de gaz depuis le magma profond vers la surface ont été modifiées par les effondrements de 2018.

Source : USGS / HVO.

—————————————-

A new article released by the Hawaiian Volcano Observatory (HVO) deals with the measuring and mapping of gas emissions on Kilauea Volcano.

Large quantities of volcanic gases, such as carbon dioxide (CO2), sulfur dioxide (SO2), and hydrogen sulfide (H2S), are released into the atmosphere during volcanic eruptions. But even between eruptions, smaller amounts of the same gases continue to escape and can provide important clues about the current state of the volcano and the underlying magma. But to measure them, HVO scientists first must identify where gas is coming from.

Surveys of the gas emissions from the Kilauea caldera have been done in the past but never of the entire caldera at one time. And none had been done yet after the 2018 eruption.

Over the summer of 2021, HVO scientists conducted a detailed gas survey of the caldera floor and rim in order to understand the distribution of current emissions. The results will be compared to previous surveys; if differences are detected, they may indicate that the plumbing system of Kīlauea’s summit has changed because of the 2018 collapses.

Measurements of volcanic gases can be done using a MultiGAS instrument, which pumps in air and then records the concentrations of CO2, SO2, and H2S, plus water vapor, in parts per million (ppm).

These MultiGAS instruments can be permanently stationed at an area of interest, or mounted on a drone, depending on the location and type of data needed.

For the gas mapping in the Kilauea caldera during the summer 2021, two MultiGAS instruments were mounted on backpack frames and HVO scientists walked across and around the caldera while continuously collecting data. Their routes were spaced 25 to 50 metres apart and covered areas of the caldera rim, the caldera floor, and the down-dropped block that collapsed during the 2018 eruption.

Even though the survey covered the whole caldera floor, there were more interesting spots to analyse. Often gas emissions are concentrated along cracks or holes in the ground which provide the gas an easy path to the surface. Visible plumes can be seen in various parts of the caldera floor and at the Haʻakulamanu Sulphur Banks and Steam Vents within the National Park. Visible plumes of gas like this are often good indicators of where the gas concentrations may be elevated.

As gases rise towards the surface from the magma below, they interact with and alter the rocks in the area, resulting in colour changes. Looking for this altered rock is another way to identify areas that may have elevated gas emissions.

The scientists also collected gas samples from areas that had elevated concentrations of CO2 for later laboratory analyses. A large, plastic syringe was used to collect the sample which was then transferred to a foil bag designed for holding gas. The majority of the samples were collected on the down-dropped block, as that area showed the highest concentrations of CO2.

Chemical analyses of the different forms (isotopes) of carbon in the CO2 from these samples can provide information about where the magma that is releasing these gases is located, and whether it is new, deep magma that has never degassed before, or older magma that had already been stored for some time in Kilauea’s plumbing system.

While the caldera floor mapping is now complete, the walls and floor of Halemaʻumaʻu crater have not yet been mapped and are the site of many visible gas vents. These areas are impossible to traverse by foot, so the next step is to use a UAS-mounted MultiGAS to measure gases there..

HVO scientists will produce a new map of gas emissions in the Kilauea caldera using the data collected during the summer 2021. The map will be key to determining if gas pathways from deep magma to the surface were changed by the collapses in 2018.

Source: USGS / HVO.

SulphurBanks

Steam Vents

Emissions de gaz dans le cratère de l’Halema’uma’u en 2011

Photos: C. Grandpey

Mesure du dioxyde de soufre (SO2) en milieu volcanique // Measurement of sulphur dioxide (SO2) in volcanic environments

Le dioxyde de soufre (SO2) est l’un des principaux gaz émis par les volcans. L’éruption de la Lower East Rift Zone (LERZ) du Kilauea en 2018 a libéré d’énormes quantités de SO2 et tout l’archipel hawaïen a parfois été envahi par le brouillard volcanique, appelé localement vog. Aujourd’hui, avec l’éruption dans l’Halema’uma’u, les panaches de SO2 sont emportés par les alizés et ils perturbent la vie de la population dans les zones sous le vent. Il est donc important de savoir quelle quantité de ce gaz est émise pour comprendre les conséquences pour la santé humaine.

J’ai écrit une note sur les émissions de SO2 le 31 mai 2020. Les scientifiques du HVO donnent aujourd’hui plus de détails sur la technique de mesure de ce gaz.

Pour mesurer les émissions de SO2, les scientifiques du HVO commencent par monter un spectromètre ultraviolet (UV) sur la carrosserie d’une voiture ou la carlingue d’un avion. Dans la mesure où le SO2 est invisible et peut ne pas coïncider parfaitement avec les parties visibles du panache éruptif, ils déterminent l’endroit où le SO2 est susceptible de se trouver en fonction de la direction du vent.

Puis, en partant du ciel clair d’un côté du panache, ils balayent toute la largeur inférieure du panache et retrouvent le ciel clair de l’autre côté. Le spectromètre est d’abord orienté vers le ciel et, comme le SO2 absorbe les rayons UV, l’appareil détecte ensuite une quantité d’UV moins importante lorsqu’il se trouve sous le panache de gaz contenant du SO2. Le spectromètre mesure la quantité de SO2 qui se trouve au-dessus de lui dans une trajectoire verticale ; c’est la « longueur de trajet de concentration. » (concentration-path-length).

Cette longueur de trajet de concentration associe la concentration et le trajet en une seule unité, ppm ∙ m (parties par million par mètre). Un panache de 1 mètre d’épaisseur avec une concentration de 10 ppm de SO2 équivaut à 10 ppm ∙ m. Il en va de même pour un panache de 10 mètres d’épaisseur avec une concentration de seulement 1 ppm de SO2. La quantité de SO2 est la même, elle est simplement distribuée différemment.

Toutes ces mesures mises ensemble sur la largeur du panache fournissent des indications sur une section transversale de ce même panache et montrent quelle quantité de SO2 se trouvait au-dessus du spectromètre en chaque point de mesure. Cette section transversale qui incorpore la largeur du panache en mètres, permet de connaître la surface de gaz dans cette zone, avec des unités de ppm ∙ m2 (parties par million par mètre carré).

Une fois que les scientifiques ont calculé cette section transversale, ils utilisent la vitesse du panache (en mètres / seconde) pour déterminer le nombre de sections transversales – mais aussi la quantité de gaz – dans un certain laps de temps. Cela conduit à des unités de ppm ∙ m3 / s (parties par million par mètre cube par seconde), autrement dit un volume de gaz émis avec une certaine concentration de SO2 par seconde.

Dans la mesure où on sait combien pèse une molécule de SO2, on peut convertir ce volume en masse (en kilogrammes ou en tonnes), et on peut convertir les secondes en jours. C’est ainsi que procèdent les scientifiques pour déterminer les flux de SO2 qui sont généralement exprimés en tonnes / jour (t / j). Grâce aux résultats obtenus, les scientifiques du HVO peuvent comparer les émissions de SO2 de l’éruption actuelle avec celles des éruptions précédentes du Kilauea.

Ainsi, lorsque le HVO a commencé à utiliser des mesures UV en 1979, les émissions de SO2 au sommet du volcan atteignaient en moyenne 500 t / j ou moins. Entre 1983 et 2008, l’éruption du Pu’uO’o émettait en moyenne 2000 t / j. Après des émissions relativement élevées au début de l’éruption sommitale de 2008-2018, les émissions du lac de lave se sont stabilisées à près de 5 000 t / j tandis que les émissions du Pu’uO’o chutaient  à quelques centaines de t / j.

L’éruption de 2018 a eu des émissions très élevées, avec près de 200 000 t / j ; ce sont les émissions les plus élevées jamais enregistrées sur le Kilauea.

Après l’éruption de 2018, les émissions de SO2 du Kilauea ont chuté à une trentaine de tonnes par jour.

Au début de la nouvelle éruption en décembre 2020, les émissions de SO2 au sommet du Kilauea étaient de 30 000 à 40 000 t / j. Les services sanitaires ont mis en garde le public sur la mauvaise qualité de l’air et ses dangers pour la santé.

Après l’arrêt de l’activité dans la fissure nord de l’Halema’uma’u le 26 décembre 2020, les émissions de SO2 ont progressivement baissé pour atteindre environ 2500 t / j le 11 janvier 2021, signe que l’activité éruptive diminuait..

Source: USGS / HVO.

———————————————-

Sulphur dioxide (SO2) is one of the main gases emitted by volcanoes. Kilauea’s Lower East Rift Zone (LERZ) eruption in 2018 released huge amounts of sulphur dioxide and the whole Hawaiian archipelago was sometimes invaded by the volcanic fog, or vog. Today, during the Halema’uma’u eruption, SO2 plumes are pushed by the trade winds and disturb life in downwind areas. So, it is important to know how much of this gas is emitted for understanding implications for human health during volcanic eruptions.

I wrote a post about SO2 emissions on May 31st, 2020. In a new article, HVO scientists give more details about how to measure this gas.

To measure SO2 emission rates, HVO scientists begin by mounting an ultraviolet (UV) spectrometer to a car or an aircraft. Since SO2 is invisible and may not perfectly coincide with visible parts of the plume, they determine where the SO2 should be based on wind direction.

Then, starting under clear sky on one side of the plume, they traverse underneath the entire width of the plume, and end up back under clear sky on the other side.

The spectrometer looks up at the sky and, because SO2 absorbs UV radiation, it detects less incoming UV when it is under the gas plume where there is SO2. It measures how much SO2 is above it in the vertical ‘path’ where the spectrometer is looking – the ‘concentration-path-length’.

Concentration-path-length combines concentration and path into a single unit, ppm∙m (parts per million meters). A 1-metre-thick plume with a concentration of 10 ppm (parts per million) of SO2 is equivalent to 10 ppm∙m. So is a 10-metre-thick plume with a concentration of only 1 ppm of SO2. The amount of SO2 is the same, it is just distributed differently.

All those concentration-path-length measurements put together across the plume’s width make a ‘slice’, or cross-section, through the plume, showing how much SO2 was above the spectrometer at each point. That slice, since it incorporates the plume width in metres, is the area of the gas in a cross-section of plume, with units of ppm∙m2 (parts per million square metres).

Once the scientists have that cross-section, they use plume speed (in metres/second) to determine how many of those cross-sections – and how much gas – are passing overhead in a certain amount of time. That brings them to units of ppm∙m3/s (parts per million cubic metres per second)—which is a volume of gas with a certain concentration of SO2 each second.

Because one knows how much a molecule of SO2 weighs, one can convert that volume into a mass (in kilograms or tonnes), and one can convert seconds to days. That is how scientists derive the emission rates of SO2, which are usually presented in units of tonnes/day (t/d).

With the results they obtain, HVO scientists are able to compare SO2 emission rates from the current eruption to those emitted by previous Kilauea eruptions.

When HVO began to use UV measurements in 1979, the summit averaged about 500 t/d of SO2 or less. Between 1983 and 2008, Kilauea’s Pu’uO’o eruption averaged around 2,000 t/d. After higher emission rates early in the 2008–2018 summit eruption, the lava lake emissions stabilized near 5,000 t/d while Pu’uO’o’s emissions fell to a few hundred t/d.

The 2018 eruption had very high emission rates of nearly 200,000 t/d, the highest recorded emissions from Kilauea. Following the 2018 activity, Kilauea emissions dropped to only about 30 t/d.

At the beginning of the new eruption in December 2020, Kilauea summit emission rates were 30,000–40,000 t/d. The Department of Health warned the public of potential hazardous, poor air quality. It advised residents and visitors to be prepared and aware of the surrounding conditions. Since the north fissure activity ceased on December 26, 2020, SO2 emissions have progressively dropped and reached about 2,500 t/d on January 11th, 2021, a sign that the eruption rate has decreased.

Source : USGS / HVO.



Panaches de gaz sur le Kilauea (Photos : C. Grandpey)

Mesure sismique : les échelles de Mercalli et Richter // Seismic measurement : the Mercalli and Richter scales

L’Observatoire des Volcans d’Hawaii (HVO) a publié un article très intéressant sur l’histoire de la mesure des séismes à Hawaï, des origines à nos jours.

Avant que les sismologues disposent d’équipements de pointe pour calculer l’ampleur des séismes, les gens se référaient aux dégâts physiques et aux observations humaines. De telles observations pouvaient être compilées et analysées afin de déterminer l’endroit où l’événement semblait le plus intense et donc identifier son épicentre.
En 1930, des cartes de rapport sismique ont été distribués à la population par le personnel du HVO afin que les gens puissent écrire de manière détaillée ce qu’ils avaient observé pendant les séismes.
Ces bulletins étaient très importants pour comprendre les séismes à une époque où les méthodes de mesure étaient limitées ou inexistantes. Ces rapports d’observation ont permis d’estimer l’intensité des séismes historiques en comparant les modes d’observation dans le passé et comment ils sont observés aujourd’hui. Les observations sismiques rédigées sur ces cartes ont fourni des données essentielles qui ont permis de déterminer les intensités de différents événements ressentis dans différentes régions.
Aujourd’hui, le HVO ne fournit plus de cartes de rapport sismiques, mais les gens peuvent se connecter sur Internet, aller sur le site du HVO et remplir la rubrique «Did You Feel It» (DYFI), autrement dit « Avez-vous ressenti le séisme ? »

Exemple de carte de rapport sismique en 1967 (Source : HVO)

Au début des années 1900, le volcanologue italien Giuseppe Mercalli a mis au point une échelle pour catégoriser l’intensité des secousses sismiques en fonction des effets rapportés par la population affectée. L’Echelle d’Intensité de Mercalli (ou plus précisément l’Echelle d’Intensité de Mercalli Modifiée – MM ou MMI) est une échelle permettant de mesurer l’intensité des séismes. Contrairement à l’échelle de Richter (voir ci-dessous), l’échelle de Mercalli ne prend pas en compte directement l’énergie d’un séisme. Elle classe les événements en fonction de leurs effets et de la destruction qu’ils provoquent. Lorsqu’il y a peu de dégâts, l’échelle décrit comment les gens ont ressenti le séisme ou combien de personnes l’ont ressenti. Très souvent, les non spécialistes utilisent cette échelle, car il est plus facile pour les gens de décrire les dégâts causés par un tremblement de terre que d’effectuer des calculs pour obtenir une valeur sur l’échelle de Richter.
Les valeurs vont de I – Instrumental à XII – Catastrophic.
Giuseppe Mercalli a initialement créé l’échelle, avec dix niveaux. En 1902, Adolfo Cancani lui a adjoint deux niveaux supplémentaires. August Heinrich Sieberg a transformé l’échelle. C’est pour cette raison qu’elle est parfois appelée échelle Mercalli-Cancani-Sieberg, ou échelle MCS.
Harry O. Wood et Frank Neumann ont traduit l’échelle en anglais et l’ont publiée sous le nom d’Echelle Mercalli – Wood – Neumann (MWN).

Charles Francis Richter l’a également améliorée avant de mettre au point son Echelle de Richter.
Les valeurs de l’échelle de Mercalli vont de I – Instrumental à XII – Catastrophique. Les degrés inférieurs traitent de la manière dont le séisme est ressenti par la population. Les nombres les plus élevés de l’échelle sont basés sur les dégâts subis par les structures.

Source : USGS

Bien que l’intensité soit un excellent moyen d’évaluer les effets dans les zones autour du tremblement de terre, les sismologues avaient besoin d’une méthode objective et rapide pour déterminer la taille d’un tremblement de terre qui ne repose pas sur une zone peuplée autour des tremblements de terre.
Dans les années 1930, le sismologue Charles Richter a mis au point la première méthode connue pour décrire la taille des tremblements de terre basée sur l’amplitude maximale mesurée à partir de sismographes spécifiques déployés dans le sud de la Californie.
L’échelle de magnitude de Richter a été développée en 1935. Elle fonctionnait initialement comme un sismogramme, mesuré par un type particulier de sismomètre à une distance de 100 kilomètres du séisme. Richter a défini un séisme de magnitude 3 comme produisant une oscillation maximale de 1 mm (3/64 de pouce) sur un sismographe à torsion situé à 100 km (62 miles) de l’épicentre du séisme.
Les séismes de magnitude 4,5 ou plus sur l’échelle de Richter peuvent être mesurés partout dans le monde. Un séisme de magnitude M 3,0 est environ 10 fois plus puissant qu’un événement de M 2,0. L’énergie libérée augmente d’un facteur d’environ 32. Chaque augmentation de 1 sur l’échelle de Richter correspond à une augmentation d’amplitude d’un facteur 10 car on a affaire à une échelle logarithmique.
Le séisme avec la plus grande magnitude a été enregistré au Chili en 1960. Il avait une magnitude de M 9,5 sur l’échelle de Richter. Environ 6 000 personnes ont péri. Aucun séisme n’a atteint plus de 10 sur l’échelle de Richter.

Source : USGS

 Source: USGS / HVO.

———————————————–

The Hawaiian Volcanoes Observatory (HVO) has released a very interesting article about the history of earthquake measurement in Hawaii, from the origins to today.

Before seismologists had today’s state-of-the -art equipment to calculate the magnitudes of earthquakes, people relied on physical damage and human observations. Such observations could be compiled and analyzed to determine where the event seemed very intense and identify the epicentre.

By 1930, earthquake report cards (see image above) were distributed to the population by HVO staff so that people might write detailed information about what they observed during earthquakes.

These report cards became crucial for understanding seismicity while methods for measuring earthquakes were limited or non-existent. The reports helped estimate the sizes of historic earthquakes by comparing how earthquakes were observed in the past to how they are observed today. Earthquake observations recorded in these report cards provided vital data points that helped determine the intensities of the earthquakes felt in different regions.

Today, HVO no longer provides earthquake report cards but instead, people can go online and fill out a “Did You Feel It” (DYFI) report.

In the early 1900s, Italian volcanologist Giuseppe Mercalli developed a scale to categorize the intensity of shaking from an earthquake based on the effects reported by the impacted community. The Mercalli intensity scale (or more precisely the Modified Mercalli Intensity scale – MM or MMI) is a scale to measure the intensity of earthquakes (see image above). Unlike with the Richter scale (see below), the Mercalli scale does not take into account energy of an earthquake directly. Rather, it classifies earthquakes by the effects they have (and the destruction they cause). When there is little damage, the scale describes how people felt the earthquake, or how many people felt it. Very often, non-geologists use this scale, because it is easier for people to describe what damage an earthquake caused, than to do calculations to get a value on the Richter scale. The values range from I – Instrumental to XII – Catastrophic.

Giuseppe Mercalli originally developed the scale, with ten levels. In 1902, Adolfo Cancani extended the scale to include twelve levels. August Heinrich Sieberg copletely rewrote the scale. For this reason, the scale is sometimes named Mercalli-Cancani-Sieberg scale, or MCS scale.

Harry O. Wood and Frank Neumann translated it into English, and published it as Mercalli–Wood–Neumann (MWN) scale. Charles Francis Richter also improved it. He also developed the Richter scale, later on.

The values of the Modified Mercalli Intensity scale range from I – Instrumental to XII – Catastrophic.The lower degrees of the MMI scale generally deal with the manner in which the earthquake is felt by people. The higher numbers of the scale are based on observed damage to structures.

While intensity is a great way to assess the effects in areas around the earthquake, seismologists needed an objective and quick method to determine an earthquake’s size that does not rely on having a populated area around the earthquakes.

In the 1930s, seismologist Charles Richter came up with the first known method to describe earthquake size based on the maximum amplitude measured from specific seismographs deployed in southern California.

The Richter magnitude scale is a scale of numbers used to tell the magnitude of earthquakes ‘see image above). Charles Richter developed the Richter Scale in 1935. His scale worked like a seismogram, measured by a particular type of seismometer at a distance of 100 kilometres from the earthquake. He defined a magnitude-3 earthquake as producing a 1 mm (3/64 inch) peak swing on a torsion seismograph located 100 km (62 miles) away from the earthquake epicentre.

Earthquakes 4.5 or higher on the Richter scale can be measured all over the world. An earthquake a size that scores 3.0 is about 10 times the amplitude of one that scores 2.0. The energy that is released increases by a factor of about 32. Every increase of 1 on the Richter scale corresponds to an increase in amplitude by a factor of 10 so therefore, it is a logarithmic scale.

The earthquake with the biggest recorded magnitude was the Great Chilean Earthquake. It had a magnitude of 9.5 on the Richter scale and occurred in 1960. Around 6,000 people died because of the earthquake. No earthquake has ever hit 10+ on the Richter Scale.

Source : USGS / HVO.

Mesure et analyse des gaz sur le Kilauea (Hawaii) // Measurement and analysis of gases on Kilauea Volcano (Hawaii)

Après les géodésistes, l’Observatoire des Volcans d’Hawaii(HVO) explique le rôle joué par les géochimistes dans l’analyse du comportement du Kilauea.
Les gaz donnent des indications précieuses sur les processus volcaniques, même quand le volcan n’est pas en éruption. Les ratios de gaz émis, comme le dioxyde de carbone (CO2) et le dioxyde de soufre (SO2), peuvent renseigner les scientifiques sur la profondeur à laquelle se trouve le magma. La quantité de SO2 émise par le volcan reflète également la quantité de magma ou de lave en cours de dégazage.
Les géochimistes du HVO utilisent diverses méthodes pour contrôler les émissions de gaz du Mauna Loa et du Kilauea, avec des mesures directes et des techniques à distance. L’une des mesures les plus fréquentes concerne les émissions de SO2, afin de savoir combien de tonnes sont émises par jour. Pour cela, les géochimistes se rendent sous le panache de gaz avec un spectromètre ultraviolet. Le SO2 absorbe la lumière ultraviolette, donc lorsqu’il y a une plus grande quantité de SO2 dans le panache éruptif, une plus faible quantité de lumière ultraviolette atteint le spectromètre. Ces mesures sont actuellement effectuées toutes les 2 à 4 semaines. Par contre, pendant l’éruption de 2018, elles étaient effectuées au minimum tous les deux jours. Lorsque le lac de lave s’agitait au sommet de Kilauea, le HVO avait un réseau de spectromètres qui calculait les émissions de SO2 toutes les quelques secondes.
Les géochimistes s’appuient également sur le rapport entre le CO2 et le SO2. Les rapports de quantités de ces gaz donnent des informations sur la profondeur à laquelle se trouve le magma. Le CO2 n’absorbe pas la lumière ultraviolette comme le SO2 ; les scientifiques mesurent donc directement le CO2. Pour ce faire, ils utilisent des capteurs placés directement dans le panache de gaz volcanique. Par exemple, le capteur «MultiGas» pompe le gaz et détermine les concentrations de CO2, SO2, H2S et de vapeur d’eau. Le travail consiste ensuite à calculer leurs ratios et à contrôler les fluctuations qui pourraient indiquer une augmentation du magma dans le volcan.
Il existe trois types de capteurs MultiGas au HVO: 1) des stations permanentes sur le Kilauea et le Mauna Loa qui envoient des données au HVO en temps réel: 2) un MultiGas portable, de la taille d’une grande mallette qui permet de contrôler la chimie des gaz dans de nombreux endroits; 3) un MultiGas miniaturisé monté sur un drone pour mesurer le gaz dans des sites dangereux ou inaccessibles.
Il y a d’autres gaz présents en faibles quantités dans les panaches volcaniques. Eux aussi peuvent fournir des informations préciueses sur le comportement d’un volcan. Pour mesurer ces gaz mineurs tels que le chlore, le fluor et l’hélium, les géochimistes utilisent des méthodes à distance et sur le terrain.

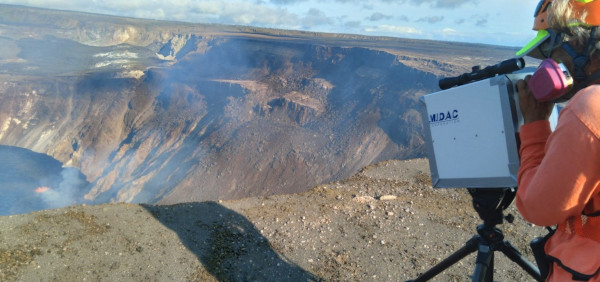

De nombreux gaz volcaniques absorbent le rayonnement infrarouge ; en conséquence, pendant les éruptions, le HVO peut utiliser la télédétection de l’énergie infrarouge émise par la lave. Un spectromètre infrarouge à transformée de Fourier (IRTF) détecte différentes longueurs d’onde infrarouge et mesure leur absorption par de nombreux gaz simultanément. Cela fournit de nombreux ratios de gaz qui aident à comprendre les processus de dégazage lors des éruptions.
Une autre façon de mesurer plusieurs gaz volcaniques à la fois est de les collecter dans une bouteille de l’envoyer au laboratoire pour analyse. Pour cela, les scientifiques utilisent une bouteille spéciale [NDLR : avec le vide à l’intérieur] équipée s »un tube que l’on introduit dans une fumerolle. Ce type d’échantillonnage est actuellement effectué une fois tous les trois mois au niveau des Sulphur Banks dans le Parc National des Volcans d’Hawaï pour contrôler sur le long terme l’évolution de la chimie du gaz.
Ce travail suppose l’utilisation d’un grand nombre d’instruments. C’est pour ce la que l’équipe de géochimistes travaille en étroite collaboration avec les techniciens du HVO et les informaticiens pour s’assurer que tout  cetéquipement fonctionne correctement.
Source: USGS / HVO.

———————————————

After the geodesists, the Hawaiian Volcano Observatory (HVO) esplians the part played by geochemists in analysing the behaviour of Kilauea Volcano.

Volcanic gases give clues about volcanic processes, even when no lava is erupting. Ratios of escaped gases like carbon dioxide (CO2) and sulphur dioxide (SO2) can tell scientists about magma depth. The total amount of SO2 released also reflects the amount of magma or lava that is degassing.

HVO geochemists use a variety of methods to track gas emissions from Mauna Loa and Kilauea, including direct measurements and remote techniques. One of the most frequent measurements is the SO2 emission rate, in order to know how many tonnes are emitted per day. For this, geochemists drive or walk under the gas plume with an ultraviolet spectrometer. SO2 absorbs ultraviolet light, so when more SO2 is present overhead, less ultraviolet light reaches the spectrometer. These measurements are currently made once every 2-4 weeks, whereas during the 2018 eruption, they were made at least every other day. When Kīlauea’s summit lava lake was present, HVO had a network of spectrometers that calculated the SO2 emission rate every few seconds.

Another measurement geochemists rely on is the ratio of CO2 to SO2. The relative amounts of those gases give information about the depth of magma. CO2 does not absorb ultraviolet light like SO2, so scientists measure CO2 directly. To do this, they use sensors placed right in the volcanic gas. For instance, an instrument called “MultiGas” pumps in gas and determines concentrations of CO2, SO2, H2S and water vapour. The job is then to calculate their ratios and track changes that might indicate magma rising within the volcano.

There are three types of MultiGas at HVO: 1) permanent stations on Kilauea and Mauna Loa that send data to HVO in real-time: 2) a portable MultiGas, which is the size of a large briefcase and allows to check gas chemistry in many places; 3) a miniaturized MultiGas mounted on a drone to measure gas in hazardous or inaccessible sites.

There are additional gases in volcanic plumes that are not present in large amounts but still provide information about volcanic behaviour. To measure those minor gases, including chlorine, fluorine, and helium, geochemists use remote and direct methods.

Many volcanic gases absorb infrared radiation, so during eruptions HVO can use remote sensing of infrared energy emitted by lava. A Fourier Transform Infrared (FTIR) spectrometer detects different wavelengths of infrared and measures absorption by numerous gases simultaneously. This provides many gas ratios that help to understand degassing processes during eruptions.

Another way to measure multiple volcanic gases at once is to collect a bottle of gas and send it to the lab for chemical analysis. For this, scientists use a special glass bottle with tubing inserted into a fumarole. This kind of sampling is currently done once every three months at Sulphur Banks in Hawaii Volcanoes National Park to track long-term changes in gas chemistry.

That’s a lot of instrumentation, so the gas geochemistry team works closely with HVO technicians and IT specialists to make sure that all the equipment functions properly.

Source: USGS / HVO.

Panache de gaz au-dessus du lac de lave du Kilauea

Sulphur Banks, dans le Parc des Volcans d’Hawaii

(Photos: C. GRandpey)
