Nouvel instrument de mesure sur le Kilauea (Hawaii) // New measuring instrument on Kilauea Volcano (Hawaii)

Dans sa dernière mise à jour, l’Observatoire des Volcans d’Hawaii, le HVO, indique que le Kilauea n’est pas en éruption. L’alimentation du lac de lave dans l’Halema’uma’u a cessé et les émissions de SO2 et ont retrouvé le niveau qui était le leur avant la dernière éruption. Rien n’annonce en ce moment une reprise imminente de l’activité éruptive.

Bien qu’il n’y ait pas de lac de lave sur le Kilauea ces jours-ci, les scientifiques du HVO expliquent comment ils mesurent la hauteur d’un lac de lave actif.

Une nouvelle technique de mesure a été mise au point pour améliorer encore davantage le réseau permanent de surveillance volcanique. Il s’agit d’un prototype de télémètre laser à mesure continue – Continuous Laser Rangefinder (CLR) – qui a été installé au bord du cratère de l’Halema’uma’u le 26 décembre 2020 et est devenu pleinement opérationnel le 8 janvier 2021.

Ce nouvel instrument contrôle la dynamique du lac de lave avec une résolution encore jamais atteinte. Le CLR mesure en temps réel et en autonomie totale les variations de niveau du lac de lave en utilisant les propriétés de réflexion de la lumière à sa surface.

L’instrument est positionné sur la lèvre ouest de l’Halema’uma’u. Il est orienté vers le cratère avec une inclinaison de 32,57 degrés sous l’horizon. La plage de mesure actuelle est d’environ 733 mètres.

Le CLR transmet une impulsion laser toutes les secondes. Le laser de longueur d’onde de 1550 nanomètres est invisible et sans danger pour l’œil humain. Le faisceau laser s’élargit avec la distance, ce qui crée une empreinte cible d’environ 0,5 m de diamètre sur la surface du lac de lave à proximité des bouches qui étaient actives sur la paroi interne nord-ouest de l’Halema’uma’u.

Une diode réceptrice détecte les signaux laser réfléchis. Un microprocesseur calcule la distance jusqu’à la surface du lac au centimètre près en mesurant le temps mis par l’impulsion laser.

Un inclinomètre à l’intérieur de l’instrument mesure l’angle d’inclinaison du faisceau laser. L’angle du faisceau est utilisé pour calculer la hauteur de la surface du lac de lave par rapport à celle de l’instrument ? Ce dernier est parfaitement stable grâce à un solide trépied, ce qui améliore encore plus la précision des mesures. Ces dernières sont transmises en temps réel via le réseau radio numérique du HVO. .

Le télémètre a également été conçu pour fonctionner par mauvais temps et lorsque les émissions de gaz sont denses. Le Kilauea est un environnement hostile pour les instruments à cause des gaz volcaniques corrosifs, des téphras abrasifs, des fortes pluies, de la foudre et des projections lors des explosions. C’est pourquoi les composants optiques du CLR sont protégés par un boîtier très résistant.

L’instrument fonctionne à l’énergie solaire grâce aux stations photovoltaïques mobiles du HVO qui peuvent être rapidement déployées par hélicoptère.

Le CLR vient compléter d’autres types de données collectées régulièrement par les scientifiques du HVO sur le terrain. Toutefois, ces techniques offrent une couverture spatiale plus large que la mesure à point unique du CLR ; les mesures sont sporadiques et ont une marge d’erreur plus élevée.

Source : USGS/HVO.

——————————————

In its latest update, The USGS Hawaiian Volcano Observatory (HVO) indicaes taht Kilauea is not erupting. Lava supply to the Halema’uma’u lava lake has ceased and SO2 emissions have decreased to near pre-eruption background levels. There are currently no indications suggesting that a resumption of volcanic activity is imminent.

Although there is no lava lake on Kilauea these days, HVO scientists explain how they measure the lake’s height when it is active in a crater.

New technology has been implemented and is improving HVO’s permanent volcano monitoring network. The prototype Continuous Laser Rangefinder (CLR) gauge is one of the new instruments. It was installed on December 26th, 2020 and became fully operational on January 8th, 2021.

This newly-developed instrument monitors lava lake dynamics with unprecedented resolution. The CLR gauge autonomously measures lava lake elevation in real-time, using the light-reflecting properties of the lava surface.

The instrument is stationed on the western rim of Halema’uma’u Crater. It is aimed into the crater at an inclination of 32.57 degrees below the horizon. Current measurement range is about 733 metres.

The CLR gauge transmits a laser pulse every second. The 1550 nanometer wavelength laser is invisible and eye-safe. The laser beam broadens with distance, making a target footprint about 0.5 m diameter on the lava lake surface near the previously active vents on Halema’uma’u’s northwest wall.

A receiver diode senses laser signals reflected from downrange. A microprocessor calculates the distance to the lake surface within a centimetre by measuring the time of flight of the laser pulse.

An onboard inclinometer measures the slant angle of the laser beam. The beam angle is used to calculate vertical elevation of the lake surface below the surveyed instrument elevation. The instrument is stabilized by a sturdy tripod that improves measurement precision.

Real-time range measurements are telemetered via HVO’s digital radio network.

The quipment has laso been designed to work in foul weather and dense gas emissions. Kilauea is a harsh environment for instrumentation. Corrosive volcanic gas, abrasive tephra, heavy rainfall, lightning, and ballistic ejections are a threat to monitoring equipment. The CLR gauge optical components are protected by a custom enclosure.

The CLR gauge is solar powered by HVO’s flyaway photovoltaic stations, which are rapidly deployed by helicopter. The new instrument complements other types of data routinely collected by HVO scientists in the field. However, these techniques provide broader spatial coverage than the CLR’s single-point measurement; they ate are sporadic and have higher error.

Source : USGS / HVO.

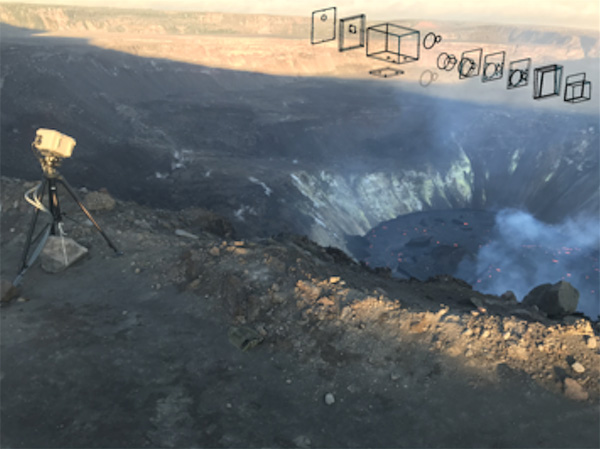

Vue du CLR installé sur la lèvre du cratère de l’Halema’uma’u. On peut voir à droite en haut de l’image une vue éclatée du boîtier optique de l’instrument. (Source : USGS)
