Nouvelles images de la planète Mars // New images of Mars

L’Agence spatiale européenne (ESA) vient de publier de nouveaux clichés de son orbiteur Mars Express, qui fournissent des détails sur le relief dynamique de la région d’Acheron Fossae, sur la Planète rouge.

Source: ESA

La photo ci-dessus montre des fossés d’effondrement – ou grabens – d’environ 800 kilomètres de long. Ils ont été façonnés par une activité volcanique ancienne qui a déformé la surface de Mars il y a près de quatre milliards d’années.
La coulée de lave émise par le volcan Alba Mons voisin (qui n’apparaît pas sur l’image) est probablement responsable de la région relativement plane en bas au centre de l’image. Le grand demi-cercle au centre est le reste d’un ancien cratère d’impact.

Source: ESA

L’image du Mars Express ci-dessus est représentée avec des couleurs qui répondent à un code. Elle révèle la topographie d’Acheron Fossae. Les bleus et les violets représentent les altitudes les plus basses, tandis que les rouges et les blancs indiquent les points culminants de la région. Les trois pics coniques en haut à droite de cette photo mesurent plusieurs kilomètres de hauteur et sont également d’origine volcanique. Les grabens qui traversent certains d’entre eux indiquent que la croûte s’est fracturée après la formation des dômes.

Cette image a été prise par la caméra stéréo haute résolution (HRSC) de l’orbiteur, et ensuite exploitée par le Centre aérospatial allemand. Mars Express envoie des photos haute résolution de la surface de la Planète rouge depuis plus de 20 ans.
Source : space.com

—————————————————

The European Space Agency (ESA) just released some new snapshots from its Mars Express orbiter that detail the dynamic terrain of the Red Planet’s Acheron Fossae region.

The first photo above shows grabens which run about 800 kilometers. They were shaped from ancient volcanic activity that twisted the surface of Mars almost four billion years ago.

Flowing lava from the nearby Alba Mons volcano (not pictured) is likely responsible for the smooth region in the bottom center of the frame. The large half-circle in the middle is evidence of an old impact crater.

The Mars Express second image above is color coded. It reveals the topography of Acheron Fossae. The blues and purples represent lower altitudes, while the reds and whites show the region’s high points.

The three conical peaks in the upper right of this photo are several kilometers high, and they are also volcanic, Grabens cutting through some of the peaks indicate that the crust became fractured after the domes were formed.

This picture was taken by the orbiter’s High Resolution Stereo Camera (HRSC), which is operated by the German Aerospace Center. Mars Express has been sending back high-resolution photos of the Red Planet surface for more than 20 years.

Source : space.com.

Islande : intrusion magmatique, déplacement et affaissement du sol // Iceland : magma intrusion, ground displacement and subsidence

Comme je l’ai écrit précédemment, le soulèvement du sol a repris dans le secteur de Svartsengi après l’éruption du 14 janvier 2024, tout comme après celle du 18 décembre 2023. Cela signifie que le magma continue d’alimenter l’intrusion qui a provoqué les éruptions. La vitesse de soulèvement du sol semble être plus significative qu’avant la dernière éruption et il est fort probable que le magma continue de s’accumuler dans la même chambre magmatique. Le Met Office explique que, tant que le magma continue de s’accumuler, il y a le risque d’une nouvelle intrusion et, par conséquent, d’une autre éruption. Cependant, les volcanologues islandais ne savent pas combien de temps mettra la lave pour percer la surface. Depuis le début de l’intrusion le 10 novembre 2023, il a fallu attendre environ un mois pour qu’une éruption se déclenche le 18 décembre 2023, puis le 14 janvier 2024. Est-ce à dire qu’une nouvelle éruption se produira vers la mi-février ? L’avenir le dira.
Le Met Office explique que si le magma s’accumule en quantité suffisante sous le secteur de Svartsengi – la source probable de l’intrusion – il commencera à s’écouler vers l’est sous la chaîne de cratères de Sundhnúksgígaröð. Les scientifiques rappellent que le 10 novembre, il y a eu la formation d’un impressionnant dyke magmatique de 15 km de long. Le 18 décembre, le magma s’est déplacé vers le nord le long du dyke et le 14 janvier, vers le sud.

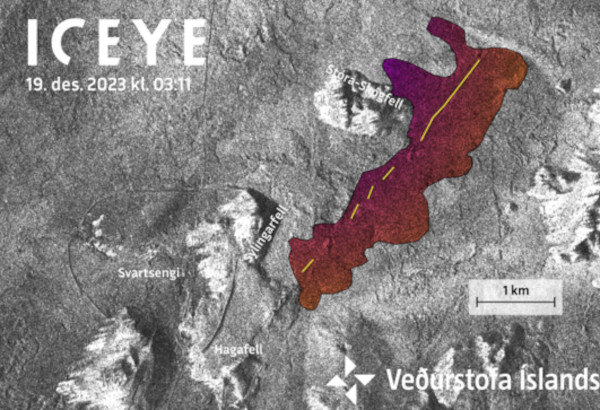

Eruption du 18 décembre 2023

Eruption du 14 janvier 2024

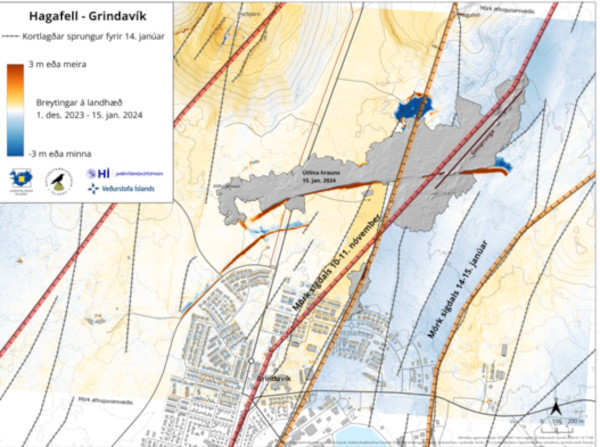

Des déplacements et des affaissements du sol sont observés là où le magma se rapproche de la surface. Ce phénomène a été constaté lors d’une campagne de mesures aériennes effectuée le 15 janvier au-dessus de la région de Grindavik. Sur une nouvelle carte publiée par le Met Office le 16 janvier 2024, un nouveau graben – ou vallée d’affaissement – est visible à l’est de l’ancien graben du 10 novembre. Ce nouveau graben, d’une largeur de 800-1000 mètres avec un affaissement atteignant 30 centimètres, s’étire dans la partie orientale de la ville, vers le sud et jusqu’à la mer. L’éruption du 14 janvier s’est produite à l’ouest de ce graben.



Source : Met Office islandais.

Les résultats des mesures aériennes démontrent que des fissures se sont également formées dans la partie orientale de Grindavik. Il y a des fissures anciennes, mais elles ont subi des contraintes. Un affaissement de plus d’un mètre s’est produit dans la partie est de la ville. L’élargissement du nouveau graben est estimé à 1,40 mètres.



Les scientifiques pensent que la même quantité de magma s’est écoulée sous Svartsengi lors de l’intrusion du 14 janvier que lors de l’éruption du 18 décembre.
Personne ne sait ce qui va se passer maintenant en cas de nouvelle intrusion magmatique. A noter que la rupture d’un câble électrique sous la lave  câble a provoqué une panne de courant à Grindavík le 19 janvier. Des efforts ont été déployés pour rétablir le courant à l’aide d’un générateur de secours.
On se souvient que l’électricité et l’eau chaude ont été coupées à Grindavík le week-end dernier lorsqu’une éruption a commencé près de la ville. L’eau chaude et l’électricité ont été rétablies dans la majeure partie de la ville, mais l’électricité a de nouveau été coupée le 19 janvier.
La formation de nouvelles crevasses à Grindavík rend la situation de la ville de plus en plus précaire.
Source : Met Office islandais.

Carte de risques actualisée le 19 janvier 2024 (Source: Met Office)

———————————————-

As I put it before, the ground uplift started again in the Svartsengi area after the January14th, 2024 eruption, just like it did atter the December 18th, 2023 event. This means that more magma is feeding the intrusion that caused the eruptions. The speed of the land rise seems to have become higher than before the last eruption and it is most likely that magma continues to accumulate in the same magma chamber as before. The Met Office informs us that as long as magma continues to accumulate, there is a chance of another magma intrusion, and, thereby, another eruption. Howeever, Icelandic volcanologists do not know how long it will take for lava to pierce the surface. This has been a fairly regular event since about November 10th, 2023. It took about a month for an eruption to occur on December 18th, 2023, and then on January 14th, 2024. Does this mean that a new eruption will occur around mid-February? Time will tell.

The Met Office explains that if enough magma accumulates under Svartsengi – the likely source of the intrusion – it will begin to flow eastward under the Sundhnúksgígaröð range. The scientists remind us that on November 10th, there was the formation of an impressive magma dyke, 15 km long. On December 18th, the magma moved north along the dyke, and on January 14th it moved south.

Displacement and subsidence have been observed where the magma moves closer to the surface. This could clearly be seen during an aerial measurement carried out on January 15th over the Grindavik area. On a new map released by the Met Office on January 16th, 2024, a new subsidence valley can be seen to the east of the older subsidence valley that appeared on November 10th. This graben, 800-1000 meters wide with a subsidence reaching 30 centimeters, stretches over the eastern part of the town, southward, and down into the sea. The 14 January eruption occurred to the west of this subsidence valley.

The results of the aerial measurement demonstrate that there are cracks that have also formed in the eastern part of Grindavik. These are also old cracks, but they have been strained. And there has been a subsidence of over a metre in the eastern part of the town.

The widening in the new subsidence valley amounts to 1.4 metres. Scientists believe that as much magma flowed under Svartsengi into the magma dyke on January 14th as happened in the eruption on December 18th.

Nobody knows what will happen next in the event of another magma intrusion. A main cable failure under lava caused a power outage in Grindavík on January 19th. Efforts were made to restore power using a backup generator.
Electricity and hot water were cut off from Grindavík last weekend when an eruption began near the town. Hot water and electricity had been restored to most of the town, but the power went out again on January 19th.
The formation of new crevasses in Grindavík has made the situation increasingly precarious in the town.

Source : Icelandic Met Office.

Le graben de Grindavik et la construction des digues // The graben in Grindavik and the building of barriers

Ces jours-ci, les bulletins du Met Office islandais à propos de la situation à Grindavik font état d’une « formation en graben. » Ce mot d’origine allemande, qui se traduit par fossé, est utilisé en géologie. Il est à relier aux contraintes tectoniques qui affectent la surface terrestre et conduisent au développement de nombreuses failles. Un graben est un fossé tectonique d’effondrement entre des failles normales. Le compartiment surélevé par rapport au graben est appelé  horst.



Source: Wikipedia

A Grindavik, on se trouve dans un contexte de failles autorisant la remontée du magma des profondeurs. Cela crée une tension au niveau de la surface de la lithosphère. Cette tension se traduit par un bombement de la croûte qui induit un effondrement du relief, d’où l’apparition du graben mentionné par le Met office. Ce fossé d’effondrement, identifié le 12 novembre grâce aux images satellitaires, présente jusqu’à 1 mètre de déplacement vertical du sol dans la partie ouest de Grindavík. Il est toujours actif, comme le montre la sismicité dans la région.

Les autorités islandaises ont annoncé que le Blue Lagoon resterait fermé au moins jusqu’au 30 novembre 2023, date à laquelle la situation sera réévaluée. Dans le même temps, les travaux sur les digues de protection de Svartsengi ont commencé et se poursuivent jour et nuit. Un ingénieur a expliqué que les travaux devraient prendre plusieurs semaines.



Carte montrant les trois zones où des travaux sont en cours pour l’édification des protections à l’est du mont Þorbjörn (Source: Iceland Monitor).

++++++++++

Voici quelques informations supplémentaires fournies par le Met Office islandais le 15 novembre 2023 aux alentours de midi.
La sismicité reste élevée sur la péninsule de Reykjanes, mais elle est moins intense que ces derniers temps et elle a tendance à se stabiliser depuis le 11 novembre. Quelque 800 séismes ont été enregistrés depuis le 15 novembre 2023 à minuit, la plupart au milieu de l’intrusion magmatique à Sundhnúk, à une profondeur d’environ 3 à 5 km.
Les instruments montrent une déformation continue du sol. Cela s’explique par l’écoulement du magma dans le dyke. Une partie du dyke semble se solidifier, en particulier sur les bords, mais pas au niveau de sa zone d’alimentation ,qui se situe probablement près de Sundhnúk.
Les émissions de SO2 semblent montrer des fluctuations, mais des mesures supplémentaires sont nécessaires pour le confirmer.

Le câble à fibre optique de HS Orka, qui relie Svartsengi (à l’ouest du Þorbjörn) à Arfadalsvík, est utilisé comme ligne de mesure sismique continue à haute sensibilité. Il s’agit d’une nouvelle technologie développée ces dernières années et qui est désormais utilisée comme mesure supplémentaire de la sismicité.
Selon le Met Office, la probabilité d’une éruption reste bien présente. Si une éruption devait se produire, ce serait probablement au niveau du dyke magmatique.

—————————————————

These days, theIcelandic Met Office’s updates about the situation in Grindavik report a “graben formation. » This word of German origin, which translates as ditch, is used in geology. It is linked to tectonic constraints which affect the earth’s surface and lead to the development of numerous faults. A graben is a tectonic collapse gap between normal faults. The compartment raised above the graben is called a  horst (see image above).

In the Grindavik area, there are faults allowing the rise of magma from the depths. This creates tension on the surface of the lithosphere. This tension results in a bulging of the crust which induces a collapse of the relief, hence the appearance of the graben mentioned by the Met office. It was identified on November 12th using satellite imagety, and shows up to 1 meter of vertical ground displacement in the western part of Grindavík. It is still active, as confirmed by seismicity in the area.

Icelandic authorities announced that the Bue Lagoon will remained closed at least until November 30th, 2023 when the situation will be reassessed.. In the meantime, work on the barriers at Svartsengi has begun and is being done day and night (see map above). An engineer in the area has explained it can take several weeks.

++++++++++

Here is some more information provided by the Icelandic Met Office on November 15th, 2023 around midday.

Seismicity is still elevated on the Reykjanes Peninsula, but it is less intense than during the past days and it has become stable since November 11th. Since midnight on November 15th, 2023, about 800 earthquakes have been measured, most of them in the middle of the magma dyke at Sundhnúk at a depth of about 3-5 km.
Instruments show continued deformation in the area. This is consistent with magma still flowing into the dyke. Part of the magma dyke seems to be solidifying, especially at the edges, but not at the magma inflow area, which is believed to be near Sundhnúk.
SO2 emissions seem to show fluctuations, but further measurements are needed for confirmation.

The fiber optic cable of HS Orka, that runs from Svartsengi west of Þorbjörn to Arfadalsvík is being used as a continuous seismic measuring line with high sensitivity. This is a new technology that has been developed in recent years and is now used as additional measurements.

According to the Met Office, the probability of an eruption is still considered high. In the event of an eruption, the most likely location would be at the magma dyke.
